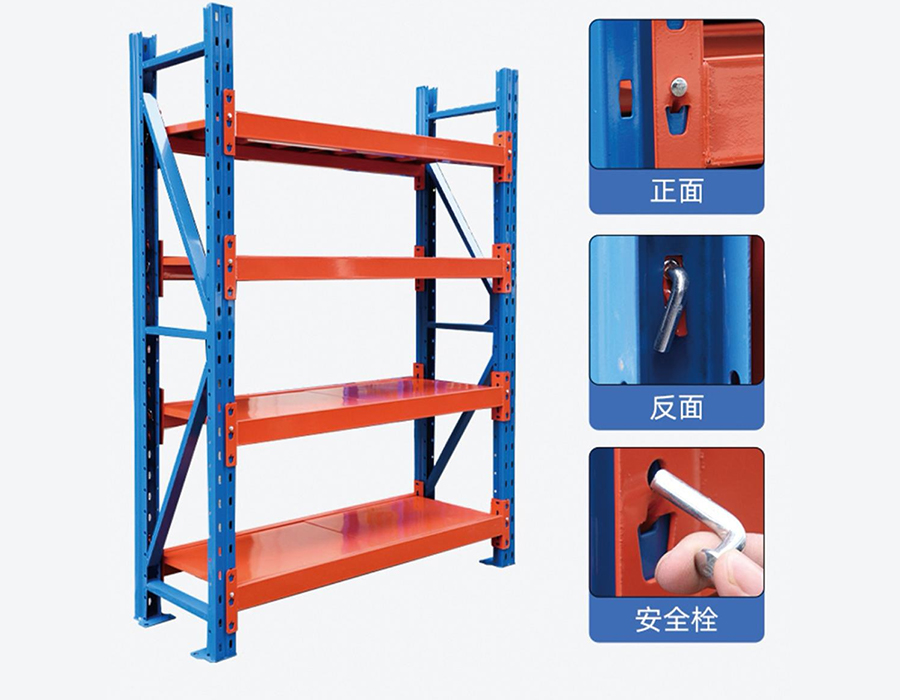

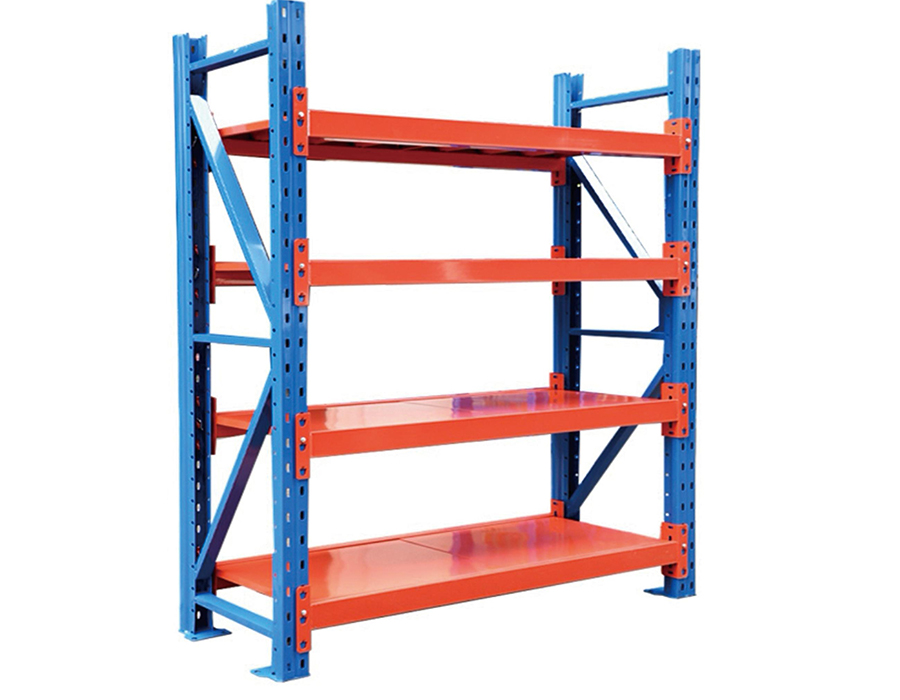

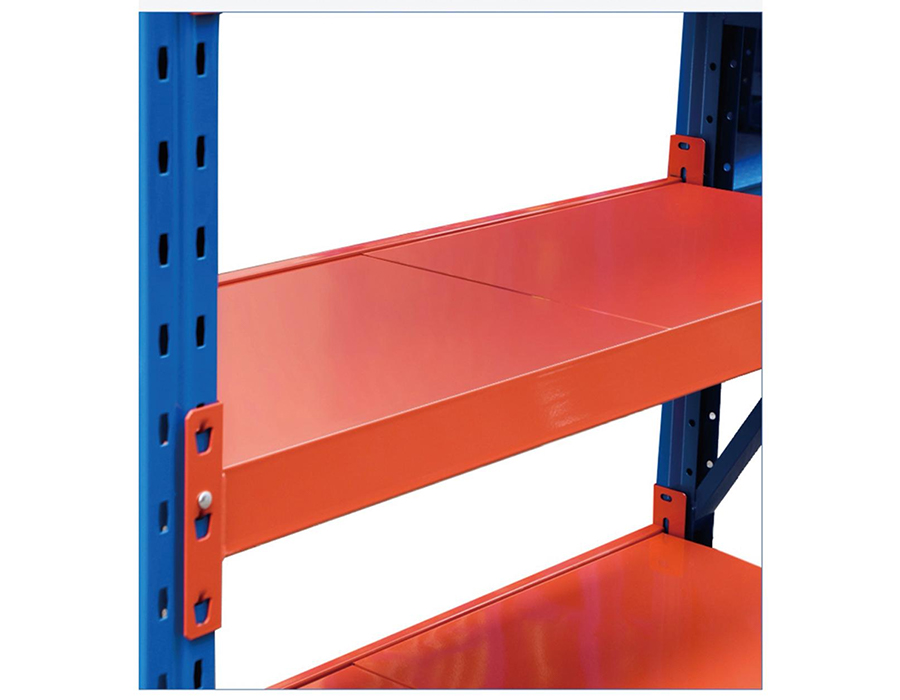

Rak Tanpa Bolt Tugas Sederhana (500-800 kg/lapisan)

Cara Tolok Keluli dan Bentuk Profil Mentakrifkan Prestasi Rak Tugas Sederhana

Rak tanpa bolt tugas sederhana menduduki tempat tengah yang menuntut struktur — ia mesti mengendalikan beban setiap rak biasanya antara 200 kg hingga 500 kg sambil kekal kos efektif dan boleh dikonfigurasikan semula. Dua pembolehubah yang menentukan sama ada unit benar-benar menyampaikan penilaian tersebut ialah tolok keluli asas dan geometri profil gelek sejuk bagi rasuk. Kedua-dua faktor ini berinteraksi: tolok yang lebih tebal dalam profil C cetek akan berprestasi rendah tolok nipis sedikit yang dibentuk menjadi profil kotak tertutup atau keratan topi, kerana momen inersia keratan rentas - bukan berat bahan mentah - mengawal rintangan lenturan.

Dalam amalan, rasuk tugas sederhana paling biasa dihasilkan dalam keluli gulung sejuk 1.5 mm, 1.8 mm atau 2.0 mm. Lonjakan daripada 1.5 mm kepada 2.0 mm meningkatkan berat rasuk sebanyak kira-kira 33%, tetapi apabila digabungkan dengan profil bahagian topi yang dioptimumkan, kapasiti beban boleh meningkat sebanyak 50–70% pada rentang yang setara. Inilah sebabnya mengapa dua unit rak berharga sama tetapi berbeza spesifikasi boleh menunjukkan prestasi yang sangat berbeza di lapangan. Di Huijian, profil rasuk tugas sederhana kami direka bentuk melalui pusat R&D dalaman kami untuk mengimbangi kecekapan bahan dengan output struktur — perbezaan yang menjadi jelas apabila anda membandingkan lengkung pesongan dan bukannya nombor beban yang dinilai.

Logik Struktur Di Sebalik Corak Tebukan Lajur Tegak

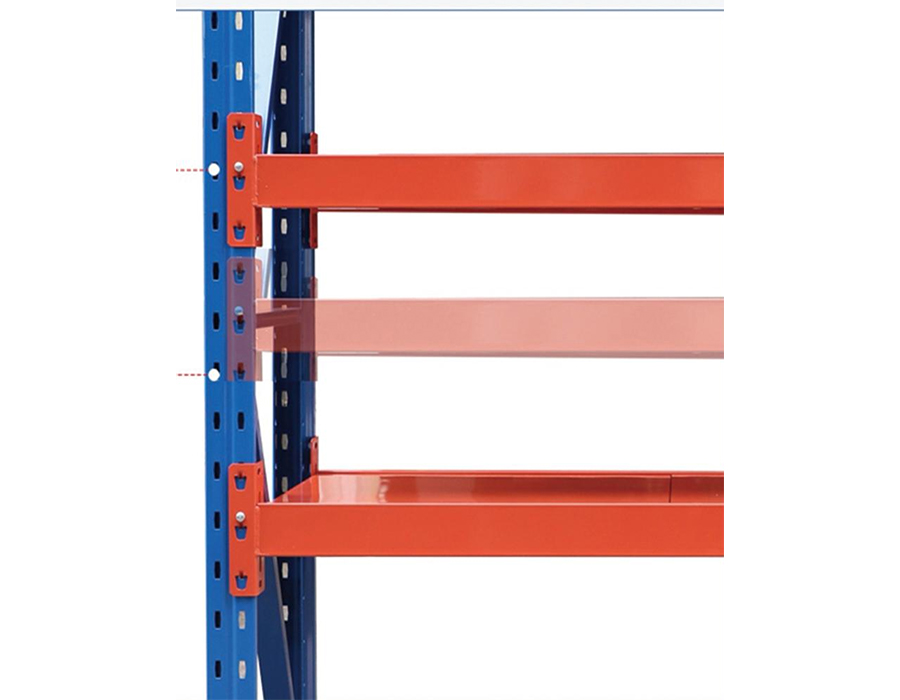

Lajur tegak berlubang atau berlubang ialah elemen penentu bagi rak tanpa bolt, namun corak tebuk itu sendiri jarang diteliti semasa pemerolehan. Tebukan lajur berfungsi dua fungsi serentak: ia menyediakan titik sambungan untuk penyambung rasuk, dan ia mengurangkan luas keratan rentas bersih lajur, yang secara langsung mempengaruhi kapasiti beban mampatan. Kedua-dua objektif ini berada dalam ketegangan — lebih banyak slot perforasi bermakna lebih fleksibiliti tetapi kurang kekuatan lajur.

Tegak tugas sederhana mesti menguruskan pertukaran ini dengan berhati-hati. Lajur dengan celah pic 50 mm merentasi ketinggian penuhnya akan mempunyai modulus bahagian bersih yang jauh lebih rendah daripada satu lajur dengan pic 50 mm hanya di zon pertengahan dan keluli pepejal di bahagian atas dan bawah di mana kepekatan tegasan mampatan memuncak. Lajur tugas sederhana berkualiti tinggi juga menampilkan rusuk timbul atau lipatan pengerasan membujur pada dinding lajur antara baris tebukan, yang memulihkan ketegaran kilasan yang dikeluarkan oleh slot. Apabila menilai lajur tegak, cari ciri mengeras ini dan bukannya bergantung semata-mata pada ketebalan tolok yang dinyatakan.

Bentuk keratan rentas lajur juga penting. Tegak tiub persegi menawarkan rintangan seimbang dalam kedua-dua paksi mendatar — berguna dalam konfigurasi dua baris di mana beban sisi tiba dari dua arah. Tegak belakang terbuka atau saluran C menjimatkan kos bahan tetapi mesti dipasang atau disambungkan ke belakang dengan lebih agresif untuk mengelakkan berpusing di bawah beban sipi. Untuk aplikasi tugas sederhana dengan beban rak melebihi 300 kg setiap aras, tegak tiub persegi biasanya merupakan spesifikasi yang lebih selamat.

Penilaian Kapasiti Muatan: Statik, Dinamik dan UDL — Perkara yang Diukur Setiap

Produk rak tugas sederhana dipasarkan dengan penarafan beban yang tidak selalu ditakrifkan secara konsisten merentas pembekal. Memahami perkara yang diukur oleh setiap jenis penilaian adalah penting untuk spesifikasi yang tepat.

Dalam senario gudang sebenar, andaian UDL hampir tidak pernah dipenuhi. Karton disusun pada tempat letak rak pada tapak kaki asasnya - selalunya meliputi kurang daripada 60% permukaan rak - yang menghasilkan profil beban tertumpu dengan ketara lebih teruk daripada ramalan model UDL. Peraturan praktikal yang boleh dipercayai adalah menggunakan faktor penurunan nilai 0.7× pada kapasiti UDL yang dinyatakan apabila barang yang disimpan mempunyai tapak tapak kaki yang lebih kecil daripada separuh kawasan rak.

Konfigurasi Bracing dan Kesannya terhadap Kestabilan Sistem pada Ketinggian

Apabila rak tugas sederhana berjalan meningkatkan ketinggian — terutamanya melebihi 2.0 m — konfigurasi pendakap beralih daripada ciri kemudahan kepada keperluan struktur. Kebanyakan sistem rak tanpa bolt bergantung pada panel pendakap belakang pepenjuru atau mendatar untuk mengelakkan raking, iaitu kecenderungan bingkai kepada segi empat selari di bawah daya mendatar seperti pemuatan rak sisi, hentaman tidak sengaja atau aktiviti seismik.

Sistem Panel Belakang lwn. Cross-Brace

Panel belakang — lazimnya jaringan dawai atau kepingan keluli berlubang yang merentangi muka belakang penuh teluk — menyediakan pendakap berterusan dan berfungsi ganda sebagai penahan belakang untuk mengelakkan item daripada ditolak dari belakang rak. Ia menambah rintangan racking yang ketara kerana ia bertindak sebagai diafragma ricih merentasi keseluruhan ketinggian teluk. Pertimbangannya ialah mereka menyekat akses belakang dan menambah berat, yang penting dalam konfigurasi pilihan dua belah. Sistem pendakap silang menggunakan sepasang tali keluli pepenjuru membentuk corak X di bahagian belakang. Ia lebih ringan, membenarkan akses belakang dan lebih mudah dipasang, tetapi keberkesanan pendakapnya bergantung secara kritikal pada ketegangan yang betul — pendakap silang yang kendur memberikan hampir tiada rintangan racking dan merupakan kecacatan pemasangan biasa di lapangan.

Pendakap Rangka Akhir dalam Larian Jauh

Dalam larian rak yang melebihi enam ruang, bingkai pendakap perantaraan hendaklah dimasukkan pada setiap ruang keempat atau kelima untuk mengelakkan perambatan racking progresif. Tanpa bingkai perantaraan, daya sisian yang dikenakan pada satu hujung jangka panjang boleh menghantar melalui sambungan rasuk ke tegak dan menyebabkan anjakan terkumpul di hujung jauh — walaupun setiap ruang individu kelihatan stabil secara berasingan. Ini ialah perincian yang pasukan teknikal kami di Huijian ditangani secara eksplisit dalam pengesyoran reka letak untuk pelanggan yang menyatakan jangka masa panjang dalam konfigurasi tugas sederhana ruang tinggi.

Pertimbangan Keserasian Apabila Mencampur Komponen Rak Merentasi Generasi atau Pembekal

Pengendali gudang kerap menghadapi keputusan sama ada untuk menambah ruang rak baharu pada pemasangan sedia ada daripada pembekal lain, atau untuk menyepadukan komponen yang dibeli dalam tahun berbeza apabila pengeluar telah mengemas kini barisan produknya. Kedua-dua senario membawa risiko keserasian yang kurang dihargai sehingga hari pemasangan.

• Padang slot dan geometri: Walaupun dua sistem rak mengiklankan tegak pic 50 mm, dimensi slot sebenar — lebar, tinggi dan kedalaman cangkuk — berbeza mengikut pengeluar. Penyambung rasuk yang kelihatan duduk dengan betul mungkin mempunyai kedalaman penglibatan 2–3 mm kurang daripada yang dimaksudkan, yang mengurangkan rintangan penarikan di bawah daya angkat dengan jidar yang tidak seimbang.
• Dimensi keratan rentas lajur: Tegak tiub persegi daripada pengeluar berbeza mungkin berkongsi sebutan nominal 60×60 mm atau 80×80 mm tetapi berbeza dalam dimensi luar sebenar, ketebalan dinding dan jejari sudut. Ini mempengaruhi sama ada pengatur baris, pendakap silang dan tapak kaki yang dikongsi daripada satu sistem akan sesuai dengan yang lain dengan betul.
• Kedalaman rasuk dan ketebalan geladak: Apabila mencampurkan rasuk daripada sistem yang berbeza, ketinggian permukaan dek rak yang terhasil mungkin tidak konsisten dalam larian — mewujudkan bahaya tersandung untuk pemetik dan peralatan pengendalian mekanikal. Ini juga bermakna aksesori seperti pembahagi dan rel tong yang direka untuk satu kedalaman rasuk tidak akan duduk dengan betul pada yang lain.
• Interaksi salutan permukaan: Hakisan galvanik boleh berlaku apabila rawatan permukaan logam yang berbeza bersentuhan antara satu sama lain dalam persekitaran lembap. Mencampurkan tegak bergalvani celup panas dengan rasuk bersalut serbuk biasanya berisiko rendah, tetapi menggabungkan aksesori aluminium dengan keluli bersalut zink dalam persekitaran udara masin memerlukan pencuci penebat atau salutan yang serasi.

Pendekatan paling selamat apabila mengembangkan pemasangan sedia ada adalah untuk mendapatkan sumber daripada pengilang asal dan menentukan penjanaan produk yang sama. Jika itu tidak mungkin, ujian mekanikal bagi komponen perwakilan sebelum pesanan pukal adalah langkah pengesahan yang minimum tetapi penting.

Mengoptimumkan Lebar dan Kedalaman Teluk untuk Storan Tugas Sederhana Serasi Pallet

Rak Tanpa Bolt Tugas Sederhana Industri sering digunakan dalam persekitaran hibrid di mana palet standard atau separuh palet disimpan bersama karton longgar. Dalam kes ini, dimensi ruang nominal mesti dipadankan dengan berhati-hati dengan piawaian tapak palet untuk mengelakkan ruang terbuang atau tempat terjual yang tidak selamat.

Palet Euro standard (1200×800 mm) dan palet GMA (1219×1016 mm) mempunyai tapak kaki yang berbeza, dan teluk berdimensi untuk satu tidak akan menampung yang lain secara optimum. Untuk penyimpanan palet Euro pada rak tugas sederhana, rentang rasuk 1300 mm dan kedalaman rak 850 mm menyediakan penimbal kelegaan 50 mm pada setiap sisi — mencukupi untuk mengelakkan sentuhan rasuk di bawah peletakan biasa tetapi tidak begitu besar sehingga membenarkan pergerakan palet sisi yang ketara. Untuk palet GMA, rentang 1400 mm dan kedalaman 1100 mm adalah minimum yang lebih sesuai.

Kedalaman rak juga mengawal sama ada baris palet kedua boleh disimpan depan ke belakang tanpa konfigurasi storan dalam khusus. Penyimpanan palet dua kedalaman pada rak tugas sederhana memerlukan kedalaman 1700 mm atau lebih, yang biasanya memerlukan rasuk sokongan tengah untuk mengelakkan pesongan pertengahan rentang pada paras rak bawah di mana beban palet gabungan boleh melebihi 600 kg. Rasuk tengah ini menambah kos tetapi tidak boleh dirunding untuk integriti struktur pada beban dan rentang tersebut.

Rintangan Seismik dan Kesan: Bagaimana Rak Tugas Sederhana Perlu Dinilai di Zon Berisiko

Di kawasan yang mempunyai aktiviti seismik sederhana — kategori yang merangkumi sebahagian besar kawasan timur dan selatan China — sistem rak tugas sederhana memerlukan penilaian melebihi penarafan beban statik standard. Daya seismik bertindak secara mendatar pada kandungan rak, dan beban inersia yang dijana oleh barang berat pada para atas boleh melebihi rintangan sisi sistem penyambung tanpa bolt standard semasa peristiwa pecutan tanah.

Parameter utama untuk dinilai ialah rintangan ricih asas sistem, iaitu jumlah daya mendatar yang boleh ditentang oleh rak sebelum bingkai bergeser, dan kekuatan tarik keluar penyambung di bawah gabungan beban menegak dan sisi. Penyambung rasuk tugas sederhana standard diuji di bawah keadaan pemuatan menegak semata-mata. Di bawah pemuatan gabungan — yang dihasilkan oleh senario seismik atau impak — kedalaman penglibatan berkesan berkurangan dan penyambung tertakluk kepada tegasan putaran pada titik cangkuk. Sistem dengan pin pengunci sekunder atau tetulang klip yang dikimpal menunjukkan prestasi yang lebih baik di bawah keadaan ini.

• Pelabuhan lantai: Di zon berisiko seismik, semua rak tugas sederhana melebihi ketinggian 1.8 m hendaklah berlabuh di lantai tanpa mengira kestabilan berdiri bebas di bawah beban statik. Bolt penambat pengembangan ke dalam konkrit dengan diameter minimum M10 dan kedalaman benam 80 mm adalah spesifikasi tipikal untuk pemasangan tugas sederhana.
• Mengurangkan pemuatan rak atas: Menyimpan barang paling berat di rak bawah adalah amalan standard, tetapi dalam konteks seismik ia mempunyai asas struktur di luar kestabilan: pusat graviti yang lebih rendah secara langsung mengurangkan momen terbalik di bawah pecutan mendatar. Pengurangan 20% dalam beban rak atas boleh mengurangkan momen terbalik dengan margin yang tidak seimbang lebih besar bergantung pada nisbah ketinggian ke kedalaman bingkai.
• Ikatan antara baris: Larian tugas sederhana dua baris hendaklah disambungkan dengan rasuk pengikat antara baris di bahagian atas bingkai. Ini menghalang kedua-dua baris daripada merangkak secara berasingan dalam arah yang bertentangan — mod kegagalan yang dipanggil "menggunting gunting" — yang boleh menyebabkan rangka runtuh walaupun setiap baris individu akan bertahan dari daya sisi secara bebas.

Kami memasukkan pertimbangan prestasi seismik ke dalam spesifikasi produk tugas sederhana kami, dan pelanggan di zon berisiko tinggi digalakkan untuk berunding dengan pasukan kejuruteraan kami pada awal fasa perancangan projek untuk memastikan cadangan konfigurasi yang sesuai dibina ke dalam reka letak dari awal.
