Betapa Jelasnya Kekangan Ketinggian Patut Memacu Setiap Keputusan Rak Mezanin

Ketinggian dalaman yang jelas — dimensi menegak yang boleh digunakan dari lantai siap ke halangan paling rendah di atas — ialah satu-satunya parameter yang paling mengekang dalam mana-mana rak mezanin projek sistem, namun ia kerap diukur hanya pada satu atau dua titik dalam bangunan dan bukannya dipetakan secara sistematik merentasi jejak pemasangan penuh. Struktur bumbung, saluran HVAC, kerja paip pencegah kebakaran, lekapan lampu dan rasuk landasan kren semuanya mewujudkan sekatan ketinggian setempat yang mungkin jatuh jauh di bawah ketinggian jelas nominal yang dinyatakan dalam spesifikasi bangunan. Memasang sistem rak platform keluli mezanin gudang tanpa tinjauan halangan overhed yang komprehensif secara rutin mengakibatkan konflik struktur yang ditemui hanya semasa pemasangan, memerlukan penghalaan semula rasuk yang mahal atau pengurangan ketinggian mezanin.

Pengiraan ketinggian jelas minimum untuk dua peringkat rak mezanin system mesti memenuhi semua yang berikut secara serentak: ruang kepala yang jelas diperlukan di tingkat bawah di bawah dek mezanin (biasanya 2,400–2,700mm untuk akses kakitangan dengan peralatan pengendalian bahan); kedalaman struktur dek mezanin itu sendiri, termasuk rasuk primer, gelegar sekunder dan geladak (biasanya 250–450mm bergantung pada rentang dan beban); ruang kepala yang jelas diperlukan pada aras lantai mezanin (sekali lagi minimum 2,400–2,700mm, lebih banyak jika unit rak atau rak tinggi akan dipasang di atas mezanin); dan keperluan pelepasan penindasan kebakaran, yang dalam banyak bidang kuasa memberi mandat jurang minimum antara bahagian atas storan dan pemesong pemercik 450–600mm. Menambah lapisan ini selalunya menghasilkan ketinggian bangunan minimum 6.5–7.5m untuk sistem rak lantai mezanin dua tingkat yang berfungsi, yang menghilangkan banyak bangunan gudang lama daripada pertimbangan tanpa pengubahsuaian struktur yang ketara.

Di mana ketinggian bangunan adalah sempadan, mengurangkan kedalaman struktur dek mezanin ialah tuas utama. Beralih daripada struktur utama rasuk I konvensional kepada rasuk selular — rasuk keluli dengan bukaan web bulat atau heksagon — membolehkan perkhidmatan seperti paip pemercik dan saluran elektrik melalui jaringan rasuk dan bukannya di bawahnya, memulihkan kedalaman struktur 150–300mm tanpa mengurangkan kapasiti beban rasuk. Perubahan reka bentuk tunggal ini boleh menjadikan bangunan kecil boleh dilaksanakan untuk pemasangan sistem rak mezanin penuh.

Susun Atur Grid Lajur dan Kesan Latanya pada Operasi Tingkat Bawah

Grid lajur sistem rak platform keluli mezanin gudang bukan sekadar persoalan struktur — ia merupakan keputusan perancangan spatial yang secara kekal membentuk cara kawasan tingkat bawah di bawah mezanin boleh digunakan untuk jangka hayat pemasangan. Lajur yang diletakkan tanpa merujuk kepada aliran bahan di tingkat bawah, susun atur lorong racking atau jejari pusingan peralatan mewujudkan halangan yang mengurangkan utiliti di tingkat bawah jauh lebih banyak daripada jejak fizikal lajur itu sendiri.

Lajur yang diletakkan di tengah-tengah lorong forklift yang dirancang bukan sahaja menyekat lorong itu — ia memaksa penempatan semula lorong yang boleh memampatkan ruang simpanan bersebelahan, mengurangkan panjang baris rak atau mencipta zon mati dalam geometri sudut di sekeliling lajur yang terlalu sempit untuk rak palet standard tetapi terlalu lebar untuk dibiarkan kosong. Kesan kumulatif penempatan lajur yang lemah di zon tingkat bawah boleh mengurangkan kedudukan racking yang boleh digunakan sebanyak 15–25% berbanding susun atur di mana grid lajur diselaraskan dengan susun atur rak dari awal.

Pendekatan perancangan praktikal adalah untuk mewujudkan susun atur lantai bawah dan susun atur lorong terlebih dahulu, kemudian tentukan grid lajur mezanin untuk menjajarkan garis tengah lajur dengan baris tegak rak dan bukannya dengan pusat lorong rak. Ini bermakna lajur jatuh di antara kedudukan storan dan bukannya di dalam lorong, meminimumkan kesan operasi. Dalam kebanyakan konfigurasi rak palet standard dengan lebar teluk 2,700mm dan lorong lebar 3,500mm, grid lajur kira-kira 5,400mm (dua lebar teluk) dalam arah penyimpanan dan 8,000–10,000mm dalam arah lorong boleh dilaksanakan. Grid yang lebih lebar daripada 10,000mm mula memerlukan rasuk utama yang jauh lebih dalam untuk mengawal pesongan di bawah beban lantai mezanin, meningkatkan kedalaman struktur dan memakan ruang kepala.

Pemilihan Bahan Decking: Pertukaran Struktur dan Operasi Merentas Pilihan Biasa

Lapisan geladak a sistem rak lantai mezanin — permukaan yang terletak di atas struktur gelegar sekunder dan membentuk platform yang boleh digunakan — dinyatakan dalam beberapa bahan bersaing, setiap satu dengan ciri struktur, operasi dan penyelenggaraan yang berbeza. Pilihannya jarang mudah kerana keperluan yang mengawal berbeza antara permukaan lantai mezanin (tempat kakitangan berjalan dan peralatan beroperasi) dan mana-mana rak rak dipasang di atasnya (yang memerlukan tapak pengagihan beban yang rata).

Papan zarah terikat resin ialah spesifikasi geladak yang paling biasa dalam sistem rak mezanin yang bertujuan untuk operasi memetik manual, sebahagian besarnya kerana keratan rentasnya yang tebal mengagihkan beban mata daripada tapak kaki yang merasuk ke atas kawasan sentuhan yang lebih luas dan menyediakan permukaan berjalan yang tenang dan tidak licin. Keperluan pemasangan kritikal ialah panel RBPB mesti disokong sepenuhnya di sepanjang keempat-empat tepi — rentangan yang tidak disokong antara gelegar sekunder pada titik tengah panel menyebabkan penembusan progresif di bawah pemuatan dinamik berulang. Dalam persekitaran yang mempunyai sebarang pendedahan lembapan — termasuk ruang hadapan stor sejuk dengan kelembapan tinggi dan kawasan ruang pemunggahan — RBPB atau plat keluli muka fenolik adalah spesifikasi yang sesuai, kerana RBPB standard membengkak di tepi dan kehilangan integriti struktur dalam tempoh 12–18 bulan sentuhan lembapan biasa.

Keperluan Petak Api dan Bagaimana Ia Mempengaruhi Reka Letak Rak Mezanin

Sistem rak platform keluli mezanin gudang secara asasnya mengubah profil risiko kebakaran bangunan yang didudukinya, dan keperluan pihak berkuasa kebakaran untuk petak, penindasan dan jalan keluar selalunya merupakan faktor pengawalseliaan yang paling mengekang dalam reka bentuk mezanin — lebih daripada beban struktur atau ketinggian bangunan dalam banyak projek. Memahami keperluan ini sebelum reka bentuk reka letak selesai menghalang senario di mana reka bentuk mezanin yang kukuh dari segi struktur memerlukan konfigurasi semula yang besar untuk mencapai pematuhan kebakaran.

Isu terasnya ialah lantai mezanin mewujudkan ruang tertutup di bawahnya yang berfungsi sebagai petak api yang berasingan tanpa mengira sama ada ia secara fizikal tertutup dengan dinding. Kebanyakan kod bangunan dan tafsiran pihak berkuasa kebakaran menganggap bahagian bawah dek mezanin sebagai siling yang mesti sama ada dinilai api mengikut piawaian tertentu atau disediakan dengan liputan pemercik di bawahnya seolah-olah ia adalah bilik tertutup. Dalam praktiknya, ini bermakna pemasangan sistem rak mezanin dalam bangunan dengan sistem pemercik paras bumbung sedia ada hampir selalu memerlukan kepala pemercik tambahan yang dipasang di ruang sub-mezanin, dan selalunya memerlukan lapisan penyiram lebih jauh di atau betul-betul di bawah permukaan dek mezanin untuk melindungi lantai di atas.

Keperluan jalan keluar mengenakan kekangan susun atur tambahan. Kebanyakan kod kebakaran memerlukan dua cara bebas untuk melarikan diri dari mana-mana kawasan lantai mezanin di mana kakitangan kerap hadir, dengan jarak perjalanan maksimum ke tangga 18–45 meter bergantung pada bidang kuasa dan klasifikasi penghunian. Untuk pemasangan rak mezanin yang besar, ini selalunya mewajibkan dua tangga diposisikan untuk berfungsi pada hujung platform yang bertentangan, yang menggunakan kawasan lantai mezanin dan memerlukan bukaan sepadan melalui struktur dek mezanin yang mesti dibingkai dan dilindungi tepi. Merancang lokasi tangga sebagai renungan — selepas susun atur rak telah dimuktamadkan — kerap mengakibatkan tangga yang bercanggah dengan ruang rak atau yang tidak dapat mencapai liputan jarak perjalanan yang diperlukan tanpa tangga ketiga.

Spesifikasi Muatan Langsung untuk Rak Mezanin: Nilai Reka Bentuk Sebenarnya Meliputi

Reka bentuk beban hidup untuk sistem rak lantai mezanin — biasanya dinyatakan dalam kN/m² atau tan per meter persegi — ialah spesifikasi yang paling jelas dinyatakan dalam cadangan pembekal, namun ia juga merupakan angka yang paling kerap disalahtafsirkan oleh pembeli. Penarafan beban hidup ialah andaian beban teragih seragam (UDL) yang digunakan di seluruh kawasan lantai mezanin penuh untuk tujuan reka bentuk struktur. Ia tidak mewakili beban maksimum yang boleh diletakkan pada mana-mana titik tunggal, dan ia tidak mengambil kira kesan dinamik daripada peralatan yang bergerak atau beban tertumpu daripada tapak kaki yang menjeruk.

Mezanin yang direka bentuk kepada 5 kN/m² (kira-kira 500 kg setiap meter persegi) tidak bermakna setiap meter persegi boleh membawa 500 kg rak secara serentak ditambah 500 kg produk — angka 5 kN/m² ialah elaun gabungan untuk struktur, penyimpanan dan penghunian. Tambahan pula, pengagihan yang diandaikan dalam pengiraan UDL adalah seragam, tetapi sistem racking menumpukan beban pada titik asas kaki. Ruang rak standard panjang dengan tapak kaki 2,400mm × 600mm dan kapasiti 1,500 kg menumpukan beban pada empat sesentuh plat tapak, setiap satu dengan luas sesentuh mungkin 60mm × 60mm. Tekanan lantai setempat pada setiap titik sentuhan mungkin sepuluh hingga lima belas kali ganda UDL nominal, yang bermaksud struktur geladak dan gelegar sekunder mesti diperiksa untuk tebukan dan lenturan tempatan di bawah beban tertumpu sebagai tambahan kepada pemeriksaan UDL global.

Di Huijian, reka bentuk sistem rak mezanin kami dibangunkan melalui pusat R&D kami yang berdedikasi, dengan pengiraan struktur yang secara eksplisit menangani kedua-dua UDL global dan beban titik tapak kaki setempat — gabungan yang mencerminkan prestasi sebenar lantai mezanin dalam perkhidmatan, dan bukannya cara ia muncul pada helaian spesifikasi penarafan beban yang mudah.

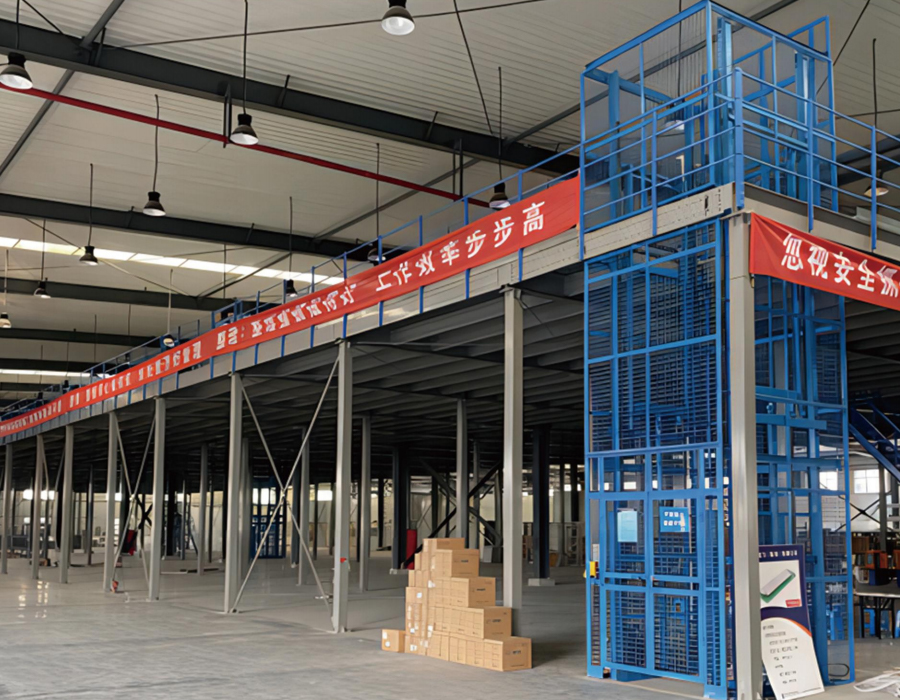

Integrasi Pengangkut Menegak dan Lif Barang ke dalam Reka Bentuk Sistem Rak Mezanin

Sistem rak mezanin yang bergantung semata-mata pada tangga untuk pergerakan barangan menegak menjadi kesesakan produktiviti apabila daya pengeluaran meningkat. Penyepaduan penghantar menegak, lif barang atau lif palet ke dalam struktur mezanin ialah pertimbangan reka bentuk yang mesti ditangani pada peringkat perancangan susun atur — pengubahsuaian elemen ini ke dalam pemasangan mezanin yang telah siap adalah jauh lebih kompleks dan mahal daripada menggabungkannya dari awal.

Implikasi struktur aci angkat barang yang menembusi dek mezanin ialah bukaan geladak mesti dibingkai sepenuhnya dengan rasuk pemangkas struktur yang mampu mengalihkan beban yang sepatutnya dibawa oleh gelegar sekunder yang terganggu. Rasuk perapi memindahkan beban diubah hala ini ke rasuk utama terdekat, yang mesti bersaiz untuk membawa kawasan anak sungai tambahan. Untuk bukaan lif besar — ​​lif palet dengan platform 1,200mm × 1,200mm memerlukan bukaan dek kira-kira 1,500mm × 1,500mm termasuk kelegaan — beban rasuk perapi boleh menjadi besar dan mungkin memerlukan lajur mezanin tambahan bersebelahan dengan bukaan untuk menyediakan laluan beban pendek ke asas.

Di luar pembingkaian struktur, antara muka antara lif dan dek mezanin memerlukan perhatian khusus dalam tiga bidang:

• Toleransi meratakan: Lif barang dan penghantar menegak mesti tiba di aras lantai mezanin dalam jarak ±5mm dari permukaan dek siap untuk pemindahan troli dan palet yang licin. Pesongan struktur dek mezanin di bawah beban dan penyelesaian asas lif dari semasa ke semasa boleh menyebabkan platform lif dan geladak menyimpang daripada penjajaran selepas pemasangan. Menentukan peranti perata boleh laras pada titik pendaratan lif, bukannya plat ambang tetap, membolehkan penjajaran semula tanpa pengubahsuaian struktur.
• Perlindungan tepi pada pembukaan geladak: Bukaan dek mezanin untuk aci lif adalah bahaya jatuh apabila platform lif tidak berada pada paras mezanin. Pagar keselamatan berkunci — pagar yang hanya boleh dibuka apabila platform lif ada dan rata — ialah spesifikasi yang betul untuk sebarang lif barang yang digunakan dalam persekitaran mezanin berawak. Penghalang rantai mudah atau pagar berengsel tanpa saling mengunci tidak memadai untuk mematuhi peraturan keselamatan industri di kebanyakan bidang kuasa.
• Pengasingan getaran: Pengangkut menegak dan lif salingan menghasilkan getaran berkala yang menghantar melalui struktur pelekapnya ke dalam bingkai mezanin. Tanpa lekapan pengasingan di antara tapak penghantar dan struktur mezanin, getaran ini meletihkan sambungan terkunci dan boleh melonggarkan pengikat rak di ruang bersebelahan selama berbulan-bulan operasi berterusan. Lekapan anti-getaran atau pad pengasingan pada rangka dasar penghantar hendaklah dinyatakan sebagai standard, bukan sebagai peningkatan pilihan.

Struktur Mezanin Bermodul lwn. Dibuat Tersuai: Di Mana Perbezaan Kos Sebenarnya Terletak

Pilihan antara sistem rak mezanin modular — dibina daripada komponen piawai, pra-kejuruteraan dalam kenaikan tetap — dan struktur rekaan tersuai sepenuhnya kerap dirangka sebagai perbandingan kos yang mudah di mana modular lebih murah. Pembingkaian ini tepat dalam banyak aplikasi standard tetapi rosak dalam keadaan tertentu di mana had sistem modular menjana kos tersembunyi yang muncul hanya semasa pemasangan atau operasi dan bukannya dalam petikan awal.

Sistem mezanin modular mencapai kecekapan kosnya melalui saiz lajur piawai pada kenaikan ketinggian tetap (biasanya 100mm atau 150mm langkah), rentang rasuk piawai dalam lebar tetap (biasanya 2,000mm, 2,500mm, 3,000mm), dan butiran sambungan pra-kejuruteraan yang diulang secara sama merentas struktur. Penyeragaman ini secara mendadak mengurangkan masa kejuruteraan dan kos fabrikasi untuk tapak kaki mezanin segi empat tepat dalam bangunan dengan dimensi biasa. Perbandingan kos benar-benar mengutamakan sistem modular dalam keadaan ini sebanyak 20–35% berbanding struktur tersuai yang setara.

Keadaan di mana sistem modular kehilangan kelebihan kosnya termasuk:

• Geometri bangunan tidak teratur: Tapak kaki mezanin bukan segi empat tepat — berbentuk L, sudut potong untuk mengelakkan lajur, atau mezanin yang mengelilingi elemen struktur — memerlukan rasuk potong tersuai dan butiran sambungan bukan standard yang menghilangkan kecekapan fabrikasi sistem modular sambil mengekalkan kekangan dimensi kenaikan tetapnya.
• Beban tertumpu tinggi: Komponen mezanin modular standard direka bentuk untuk penilaian UDL tertentu. Apabila rak atau peralatan mengenakan beban tertumpu yang memerlukan rasuk yang dinaik taraf atau lajur tambahan dalam modul standard, sistem modular mesti diubah suai secara setempat — yang selalunya kos lebih tinggi daripada memasukkan naik taraf ke dalam reka bentuk tersuai dari awal.
• Kekangan ketinggian yang ketat: Sistem modular menawarkan keupayaan terhad untuk meminimumkan kedalaman struktur kerana profil rasuk ditetapkan oleh julat produk standard. Fabrikasi tersuai membolehkan pengoptimuman kedalaman rasuk menggunakan rasuk selular, rasuk kastelasi atau bahagian bukan standard yang memulihkan 100–200mm ruang kepala dalam bangunan kritikal ketinggian.

kami rak platform keluli mezanin gudang sistem tersedia dalam kedua-dua konfigurasi tersuai modular dan kejuruteraan sepenuhnya, dibangunkan melalui pusat R&D seluas 1,500 meter persegi kami dan dihasilkan merentasi enam barisan pengeluaran khusus — bermakna penyelesaian struktur boleh dipadankan dengan tepat kepada geometri bangunan dan keperluan beban dan bukannya memaksa bangunan untuk mematuhi grid produk standard.

Menguruskan Penyelesaian Perbezaan Antara Lajur Mezanin dan Struktur Rak Sedia Ada

Di kemudahan gudang di mana sistem rak lantai mezanin dipasang berdekatan atau disambungkan secara struktur dengan rak palet tugas berat sedia ada, penyelesaian perbezaan antara tiang mezanin dan tegak rak bersebelahan adalah isu kebolehservisan jangka panjang yang jarang ditangani dalam perancangan pemasangan. Kedua-dua jenis struktur mengenakan beban titik yang ketara pada papak lantai gudang, tetapi mereka melakukannya melalui kawasan tapak asas yang berbeza, pada intensiti beban yang berbeza, dan dengan sejarah pemuatan yang berbeza — keadaan yang menghasilkan kadar penyelesaian yang berbeza dari semasa ke semasa.

Lajur mezanin lazimnya mengenakan beban titik mampan yang lebih tinggi daripada rak palet tegak — lajur mezanin yang menyokong 40–60 tan lantai, beban hidup, dan rak di atasnya menjana tekanan plat tapak tertib magnitud lebih tinggi daripada rak palet standard tegak di bawah tapak yang sama. Jika kedua-duanya diasaskan pada papak konkrit yang sama dengan ketebalan seragam, lajur mezanin akan mendorong pesongan papak yang lebih besar dan penyelesaian rayapan jangka panjang daripada rak bersebelahan tegak. Dalam tempoh dua hingga lima tahun, penyelesaian pembezaan ini boleh menghasilkan anjakan menegak relatif 5–15mm antara tiang mezanin dan baris rak bersebelahan — mencukupi untuk mendorong haluan boleh diukur dalam tegak rak yang disambungkan secara fizikal atau bergalas dengan struktur mezanin, dan untuk mewujudkan cerun yang boleh dilihat pada permukaan dek mezanin dan menjejaskan kestabilan palet peralatan roda.

Pendekatan struktur yang betul adalah untuk menganggap mezanin dan mana-mana rak bersebelahan sebagai struktur bebas dengan sendi pergerakan yang disengajakan di antara mereka, tidak kira betapa dekatnya antara satu sama lain. Lajur mezanin hendaklah berlabuh pada papak melalui plat tapak bersaiz untuk mengehadkan tekanan lantai ke tahap yang konsisten dengan kapasiti galas jangka panjang papak, bukan sekadar kekuatan hasil jangka pendeknya. Apabila papak diketahui nipis atau subgred boleh dimampatkan, pembaikan tanah di bawah lokasi tiang mezanin — melalui pemadatan grouting atau pemasangan cerucuk mikro — adalah penyelesaian jangka panjang yang lebih dipercayai daripada cuba mengagihkan beban mezanin melalui plat tapak bersaiz besar sahaja.
