Rak Pallet Tugas Berat

Cara Tolok Bingkai Tegak dan Bentuk Profil Menentukan Penilaian Beban Dunia Sebenar

Penarafan beban yang dicetak pada helaian spesifikasi rak palet industri tugas berat bukanlah sifat bahan tetap — ia adalah nilai terkira yang diperoleh daripada interaksi antara gred keluli, ketebalan bahagian (tolok), geometri profil dan ketinggian lajur yang tidak diikat. Dua rak dengan gred keluli yang sama dan kapasiti yang dinyatakan boleh berkelakuan sangat berbeza di bawah beban jika profil tegaknya berbeza. Perbezaan ini amat penting apabila menilai sebut harga pembekal yang menyenaraikan hanya nombor kapasiti tanpa menyatakan keratan rentas.

Lajur profil tegak dalam sistem rak palet tugas berat s biasanya digulung menjadi bahagian terbuka atau separuh tertutup — yang paling biasa ialah saluran C, bahagian I dan titisan air mata atau profil lajur kotak yang digunakan dalam aplikasi ruang tinggi. Saluran-C terbuka adalah menjimatkan dan mudah untuk dihasilkan tetapi mempunyai jejari kilasan yang lebih rendah mengenai paksi lemah, menjadikannya lebih mudah terdedah kepada lengkokan sisi di bawah mampatan paksi apabila ketinggian meningkat. Lajur kotak tertutup atau separa tertutup mengagihkan bahan lebih jauh dari paksi neutral di kedua-dua arah, meningkatkan ketahanan terhadap lengkokan dengan ketara — itulah sebabnya hampir semua racking melebihi 10 meter menggunakan profil tertutup kotak atau berdinding berat.

Pengurangan tolok ialah kaedah pemotongan kos biasa yang sukar dikesan tanpa pengukuran. Tegak 2.0mm nominal yang dihasilkan pada ketebalan sebenar 1.7mm kehilangan kira-kira 15% daripada luas keratan rentasnya dan bahagian momen inersianya yang tidak seimbang. Akibat praktikal ialah rak yang memenuhi kapasiti beban yang dinyatakan di bawah keadaan ujian makmal yang ideal tetapi telah mengurangkan margin keselamatan di bawah pemuatan sipi dunia sebenar, hentaman atau daya dinamik daripada operasi forklift. Pembeli harus menyatakan toleransi tolok minimum dalam kontrak perolehan dan meminta sijil bahan bersama laporan pemeriksaan dimensi.

Logik Kejuruteraan Di Sebalik Had Pesongan Rasuk dalam Aplikasi Tugas Berat

Pesongan rasuk dalam rak palet yang dimuatkan bukan semata-mata kebimbangan estetik — ia adalah isyarat struktur dengan implikasi langsung untuk pengagihan semula beban dan integriti penyambung. Piawaian industri, termasuk kod rak FEM 10.2.02 dan GB/T 25820 China, menyatakan bahawa pesongan rasuk mendatar di bawah beban berkadar penuh tidak boleh melebihi span/200 sebagai had kebolehgunaan. Untuk rentang pancaran standard 2,700mm, ini bersamaan dengan pesongan rentang pertengahan maksimum sebanyak 13.5mm. Melebihi had ini tidak menjamin kegagalan serta-merta, tetapi ini menunjukkan bahawa rasuk beroperasi di tepi sampul reka bentuknya.

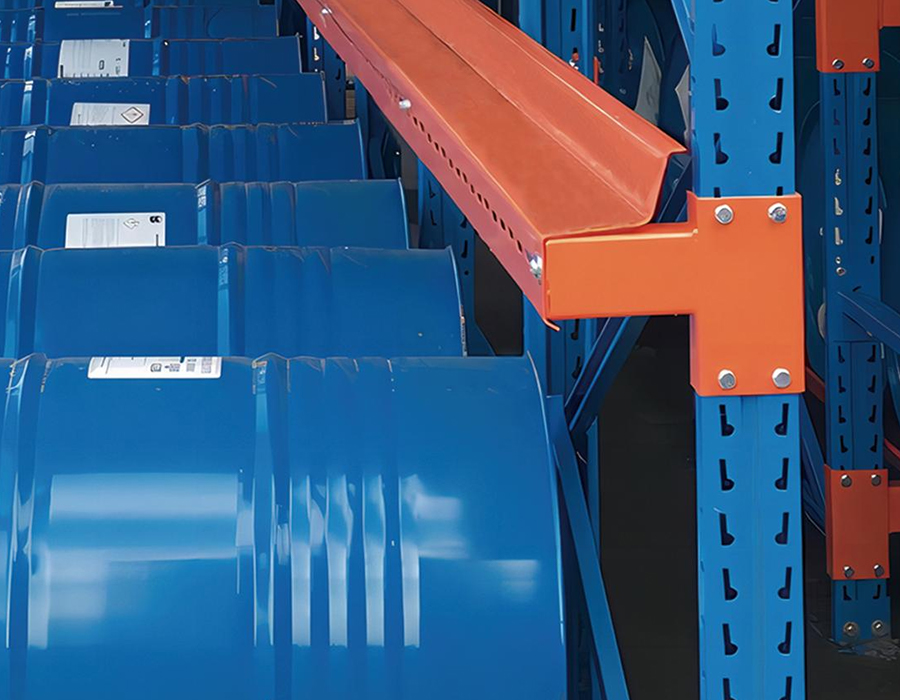

Perkara yang berlaku secara struktur apabila rasuk membelok secara berlebihan sering disalah ertikan. Risiko utama bukanlah patah rasuk — ia adalah kelonggaran progresif penyambung rasuk ke tegak di bawah kitaran pemuatan dan pemunggahan berulang. Kebanyakan sistem rak palet tugas berat menggunakan penyambung pengunci keselamatan cangkuk di mana tab rasuk melibatkan slot tebuk dalam lajur tegak. Apabila rasuk melencong dan pulih berulang kali di bawah peletakan palet dinamik, penyambung mengalami pergerakan mikro pada titik penglibatan. Dari masa ke masa, kerja ini mengeraskan keluli di hujung cangkuk, akhirnya menyebabkan tab retak atau ubah bentuk slot yang mengurangkan rintangan tarik keluar penyambung jauh di bawah nilai undiannya.

Pendekatan pembetulan tidak selalu untuk meningkatkan kedalaman rasuk. Kadangkala penyelesaian yang lebih cekap ialah mengurangkan lebar teluk — melangkah daripada rentang 2,700mm kepada 2,400mm secara mendadak mengurangkan momen lentur dan pesongan maksimum tanpa meningkatkan berat keluli secara berkadar. kami rak palet industri tugas berat direka bentuk dengan nisbah span-to-depth yang disahkan terhadap pengiraan pesongan sebenar, bukan hanya jadual beban statik, memastikan integriti penyambung jangka panjang dikekalkan sepanjang hayat perkhidmatan penuh sistem.

Pallet Overhang dan Kesannya terhadap Pengagihan Beban Rasuk

Pengiraan beban rak pallet standard mengandaikan bahawa beban palet berpusat pada rasuk dengan palet disokong sepenuhnya di antara dua rel rasuk. Dalam praktiknya, palet kerap menggantung muka rasuk, duduk secara tidak simetri di antara rel, atau diletakkan dengan talinya berjalan selari dengan rasuk dan bukannya berserenjang. Setiap penyimpangan ini memperkenalkan kesipian beban yang tidak diambil kira oleh jadual kapasiti standard, namun ia berlaku secara rutin dalam gudang daya pemprosesan tinggi.

Apabila palet menjuntai muka rasuk hadapan sebanyak 100–150mm — biasa dengan palet GMA pada lebar teluk yang lebih sempit — titik beban berkesan beralih ke hadapan satah rangka tegak. Ini memperkenalkan momen tipping pada rasuk hadapan yang mesti ditentang oleh penyambung sebagai tambahan kepada beban ricih menegaknya. Permintaan gabungan boleh melebihi rintangan tarik keluar berkadar penyambung pada beban jauh di bawah kapasiti palet yang dinyatakan oleh rasuk. Kesan yang sama berlaku apabila palet diletakkan dengan rentetan selari dengan rasuk, menghasilkan dua beban talian tertumpu dan bukannya sentuhan permukaan teragih merentasi pangkalan palet penuh.

Tebatan praktikal yang digunakan dalam sistem rak palet tugas berat yang mengendalikan palet tidak teratur ialah pemasangan bar sokongan palet — anggota silang diletakkan berserenjang dengan rasuk di titik tengah teluk. Bar ini menyediakan titik sentuhan ketiga untuk palet, menukar pemuatan titik kepada pemuatan teragih dan mengurangkan pesongan rasuk sehingga 40% untuk berat palet yang sama. Ia juga menghalang palet daripada jatuh di antara rasuk sekiranya berlaku kegagalan penyambung rasuk, menambah fungsi keselamatan sekunder yang bermakna.

Membandingkan Lebar Bingkai Tegak: Apabila Bingkai Lebih Dalam Berbaloi dengan Kos

Kedalaman bingkai tegak — dimensi yang diukur depan-ke-belakang antara dua lajur tegak yang membentuk bingkai — kerap dinyatakan pada tahap minimum yang diperlukan untuk menyokong beban yang diisytiharkan, yang untuk rak selektif satu dalam standard biasanya 800mm atau 1,000mm. Walau bagaimanapun, kedalaman bingkai mempunyai kesan langsung dan ketara pada kestabilan sistem racking terhadap daya terbalik, dan memilih kedalaman minimum dalam semua aplikasi adalah ekonomi palsu dalam persekitaran tugas berat.

Dalam sistem rak palet tugas berat teluk tinggi melebihi 10 meter, nisbah kelangsingan tegak - ketinggiannya dibahagikan dengan jejari kisi minimumnya - menjadi parameter reka bentuk yang mengawal dan bukannya beban paksi sahaja. Bingkai yang lebih dalam sememangnya mendakap tegak pada jarak mendatar yang lebih panjang dari garis tengah lajur, yang meningkatkan jejari kiran berkesan pemasangan bingkai dan menaikkan beban lengkokan kritikal. Inilah sebabnya mengapa kos bahan tambahan bagi bingkai 1,000mm atau 1,200mm biasanya dibenarkan oleh pengurangan berat bahagian tegak yang diperlukan yang sebahagiannya mengimbangi kos tambahan bagi anggota pendakap pepenjuru yang lebih luas.

Anchor Bolt Spesifikasi: Mengapa Kekuatan Tarik Keluar Lebih Penting Daripada Kekuatan Ricih

Kebanyakan kakitangan gudang dan juga banyak pasukan perolehan menganggap bahawa bolt penambat rak terutamanya menentang daya ricih mendatar - tolakan sisi daripada hentaman forklift atau aktiviti seismik. Pada hakikatnya, bekas beban yang mengawal untuk penambat dasar rak dalam kebanyakan konfigurasi rak palet tugas berat ialah tegangan tarik keluar menegak, bukan ricih mendatar. Memahami perkara ini membalikkan logik tentang cara sauh harus ditentukan dan diperiksa.

Mekanismenya adalah mudah: apabila rangka rak tertakluk kepada momen terbalik — sama ada daripada beban palet sipi, hentaman forklift pada ketinggian, atau pecutan sisi seismik — plat tapak pada bahagian tegangan bingkai terangkat dan bukannya gelongsor. Bolt penambat pada bahagian itu mesti menahan daya angkat penuh dalam ketegangan. Untuk rak tugas berat setinggi 10m yang dimuatkan kepada 4,000 kg setiap aras merentasi lima aras, daya angkat yang dikira pada penambat tegangan di bawah kesan reka bentuk boleh melebihi 15–20 kN. Penambat pengembangan M12 standard dalam konkrit standard mencapai kapasiti tarik keluar hanya 8–12 kN bergantung pada kedalaman benam dan gred konkrit — jauh di bawah permintaan.

Pendekatan spesifikasi yang betul melibatkan tiga parameter yang disahkan: kekuatan mampatan konkrit di lokasi pemasangan (minimum C25 untuk kebanyakan aplikasi tugas berat), kedalaman benam penambat (bukan hanya panjang bolt - benam yang berkesan selepas membenarkan ketebalan plat tapak dan sebarang grout meratakan), dan jarak tepi dari sambungan atau tepi konkrit terdekat. Keputusan ujian tarik keluar daripada sauh ujian yang dipasang di tapak adalah kaedah pengesahan yang paling boleh dipercayai dan harus diperlukan pada mana-mana projek yang permintaan peningkatan yang dikira menghampiri lebih daripada 60% daripada kapasiti tarik keluar katalog sauh.

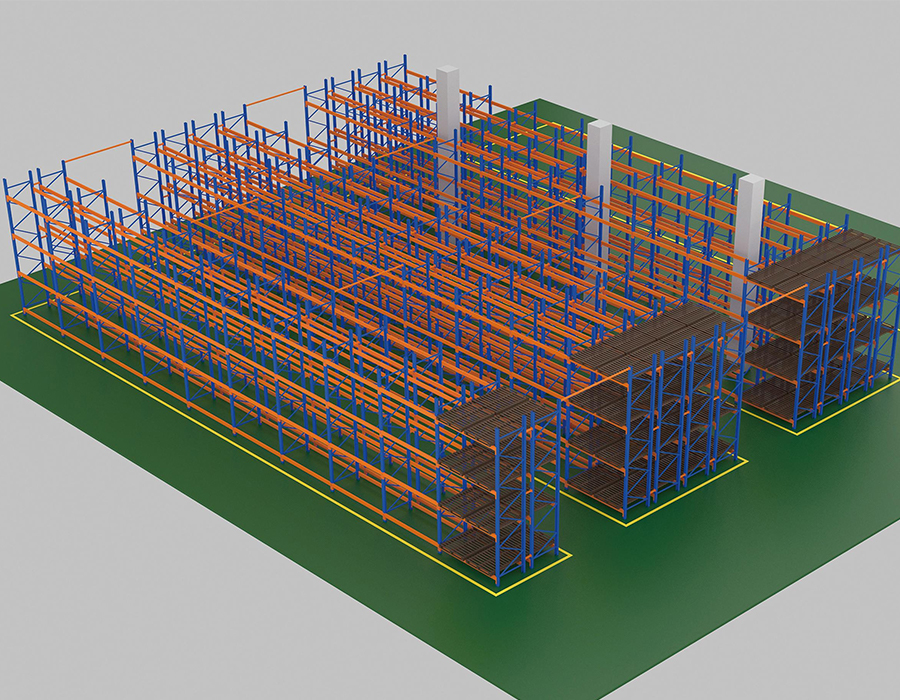

Bagaimana Spesifikasi Lebar Lorong Berinteraksi dengan Kestabilan Rak dan Pemilihan Forklift

Lebar lorong dalam a rak pallet industri tugas berat susun atur bukan sekadar keputusan pengurusan trafik — ia adalah kekangan kejuruteraan sistem yang secara serentak menentukan jenis forklift, ketinggian rak maksimum, kadar pemprosesan dan jumlah ketumpatan storan. Pembolehubah ini digandingkan rapat, dan mengoptimumkan satu tanpa memodelkan yang lain menghasilkan hasil suboptimum yang mahal untuk diperbetulkan selepas pemasangan.

Tiga kategori lorong utama setiap satu mewujudkan satu set kekangan melata yang berbeza:

• Lorong Lebar (3,500mm ): Menampung forklift pengimbang dengan jejari pusing standard. Ketinggian rak praktikal maksimum dihadkan kepada kira-kira 7–8m dengan ketinggian tiang forklift dan keterlihatan pada ketinggian. Ketumpatan storan adalah yang paling rendah daripada tiga konfigurasi, tetapi fleksibiliti pemprosesan adalah paling tinggi — mana-mana forklift dalam armada boleh beroperasi di mana-mana lorong, dan tiada latihan atau kenderaan khusus diperlukan.

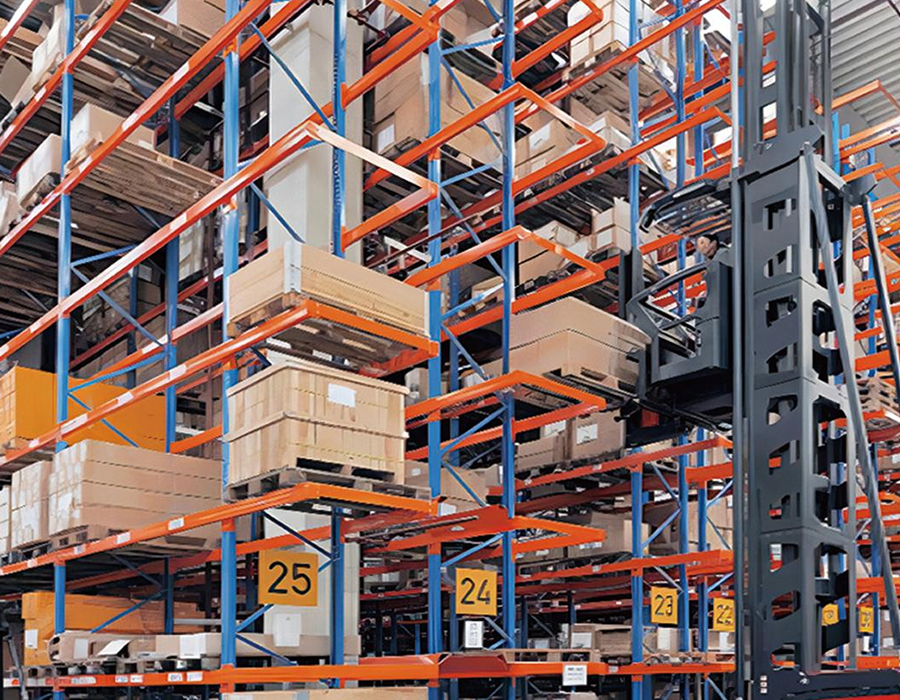

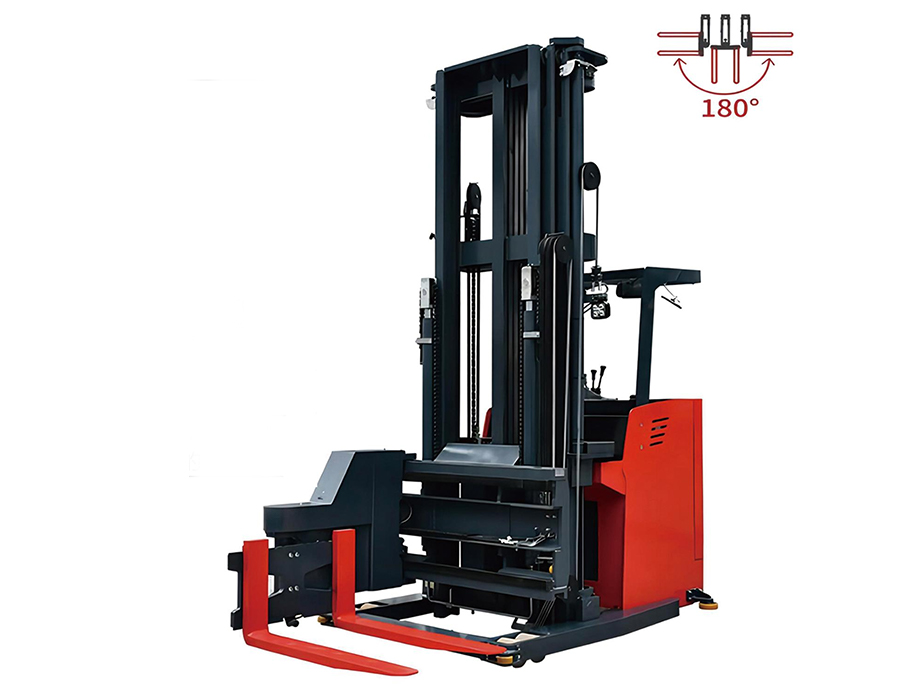

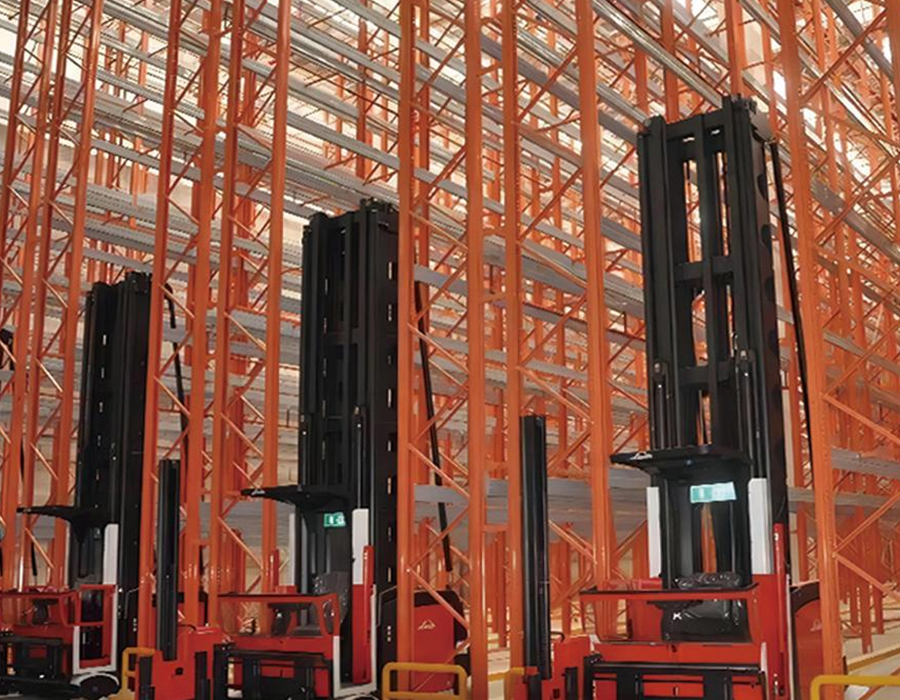

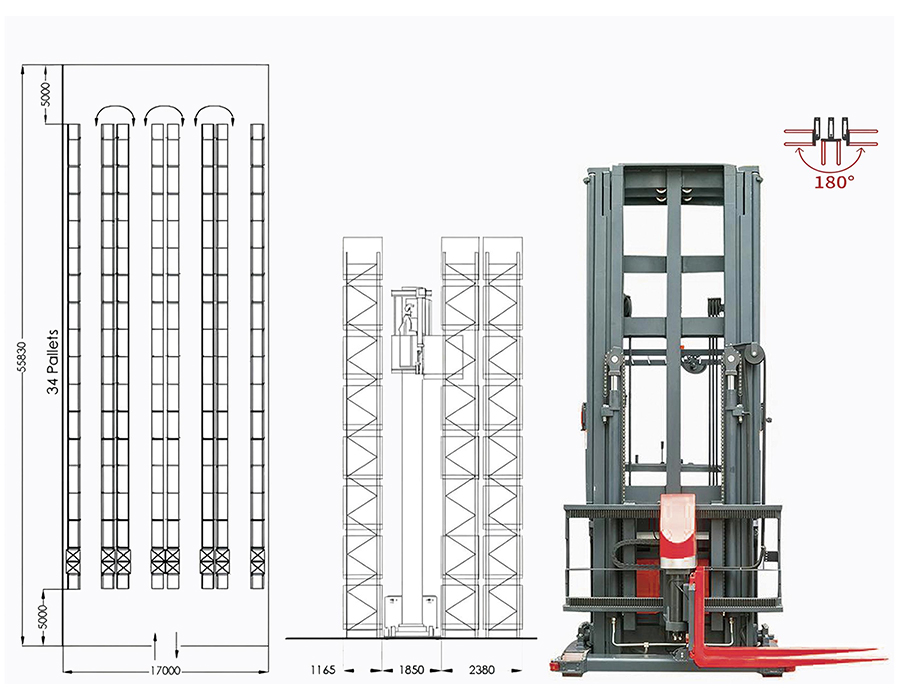

• Lorong Sempit (1,800–2,200mm): Memerlukan trak lorong sangat sempit (VNA) berpandukan wayar atau berpandu rel yang beroperasi dengan pengendali dinaikkan bersama beban. Trak ini boleh mencapai ketinggian 14m dan mencapai kepadatan penyimpanan 40–50% lebih tinggi daripada susun atur lorong lebar. Walau bagaimanapun, trak VNA adalah satu guna — ia tidak boleh digunakan untuk menerima atau menghantar operasi di luar lorong rak, memerlukan armada pengimbang yang berasingan atau trak capai untuk kawasan pementasan.
• Jangkau Lorong Lori (2,700–3,200mm): Konfigurasi yang paling biasa dalam sistem rak palet tugas berat moden, ketumpatan imbangan dan fleksibiliti. Trak jangkauan memanjangkan garpunya tanpa menggerakkan badan kenderaan, membenarkan operasi di lorong yang lebih sempit daripada mesin pengimbang sambil mencapai ketinggian 10–11m. Kekangan kritikal ialah lebar lorong minimum untuk penempatan palet 90 darjah — ini khusus untuk setiap model trak dan orientasi palet dan mesti disahkan berdasarkan spesifikasi trak yang tepat, bukan jadual generik.

Di Huijian, proses kejuruteraan susun atur kami bermula dengan spesifikasi forklift dan bukannya berakhir dengannya. Mereka bentuk sistem rak dahulu dan kemudian memilih forklift untuk dimuatkan ialah ralat penjujukan biasa yang memaksa kompromi dalam lebar lorong dan ketinggian rak yang mengurangkan kecekapan keseluruhan gudang.

Kualiti Salutan Permukaan dalam Persekitaran Tugas Berat: Melebihi Kiraan Mikron

Ketebalan salutan serbuk ialah spesifikasi yang paling biasa disebut apabila membandingkan kualiti kemasan permukaan antara pembekal rak palet industri tugas berat. Spesifikasi standard ketebalan filem kering 60–80 mikron dirujuk secara meluas, dan kebanyakan pengeluar terkemuka memenuhi ambang ini. Walau bagaimanapun, ketebalan salutan sahaja merupakan peramal yang tidak lengkap bagi rintangan kakisan dan jangka hayat lekatan salutan dalam persekitaran industri sebenar — proses pra-rawatan sebelum penggunaan serbuk adalah pembolehubah yang lebih kritikal.

Urutan pra-rawatan standard untuk keluli rak industri melibatkan penyahgaraman, penjerukan permukaan atau letupan tembakan untuk menghilangkan skala kilang dan karat, fosfat untuk mencipta salutan penukaran yang mengikat secara kimia pada permukaan keluli, dan bilas pempasifan terakhir sebelum penggunaan serbuk. Lapisan fosfat ialah asas lekatan — tanpanya, salutan serbuk yang digunakan di atas keluli yang terdedah atau tidak disediakan dengan secukupnya akan menyahlamina pada tepi potong dan zon hentaman dalam tempoh 12–24 bulan dalam persekitaran lembap atau aktif secara kimia, tanpa mengira ketebalan salutan. Ujian semburan garam bagi setiap ISO 9227 pada 500 jam minimum ialah penanda aras kualiti yang bermakna; pembekal seharusnya boleh menyediakan sijil ujian dan bukannya spesifikasi sahaja.

Untuk aplikasi storan sejuk di mana racking beroperasi pada suhu di bawah -20°C, salutan serbuk poliester standard menjadi rapuh dan kehilangan rintangan hentaman. Salutan hibrid epoksi-poliester atau galvanizing hot-dip adalah spesifikasi yang sesuai dalam persekitaran ini. Pilihan di antara mereka melibatkan pertukaran kos berbanding kebolehaksesan: galvanizing hot-dip memberikan rintangan kakisan jangka panjang yang unggul dan bertahan daripada kerosakan mekanikal tanpa delaminasi, tetapi bahagian tergalvani yang rosak tidak boleh dibaiki dengan cat, manakala komponen bersalut hibrid boleh disentuh. Dengan enam barisan pengeluaran dan proses salutan dalaman kami di kemudahan seluas 58,000 meter persegi kami, kami mengekalkan kawalan langsung ke atas kualiti pra-rawatan pada setiap peringkat — sesuatu yang tidak dapat dijamin dengan pasti oleh proses salutan yang mengecut.

Muatkan Papan Notis: Keperluan Undang-undang atau Alat Keselamatan Praktikal?

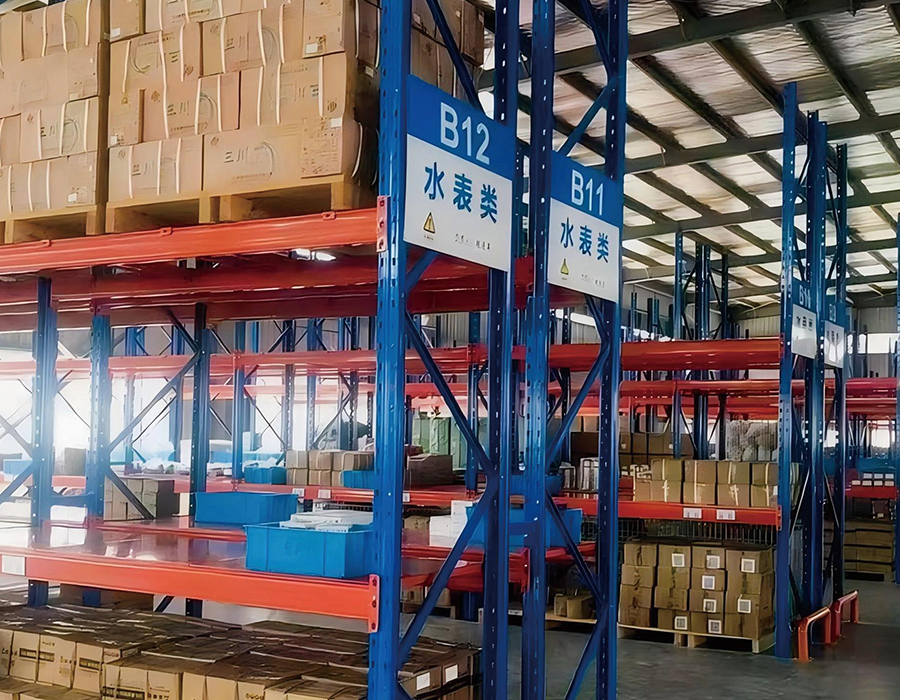

Muatkan papan kenyataan — plak yang dipasang pada rak yang memaparkan beban maksimum yang dibenarkan setiap petak, setiap paras rasuk dan setiap rangka tegak — diperlukan di bawah kebanyakan piawaian rak perindustrian negara, termasuk GB/T 25820 China dan EN 15635 Eropah. Dalam praktiknya, ia sering dianggap sebagai alat pematuhan yang ketara, dan bukannya sebagai alat keselamatan yang ketara.

Notis beban yang ditentukan dengan betul untuk sistem rak palet tugas berat harus menyampaikan lebih daripada satu jumlah nombor kapasiti ruang. Notis muatan yang berguna secara operasi termasuk maklumat berikut:

• Beban maksimum setiap aras rasuk (bukan hanya setiap ruang), memandangkan pengendali yang membuat keputusan penempatan bekerja secara peringkat demi peringkat, bukan teluk demi teluk.
• Dimensi beban unit maksimum — terutamanya had tidak terjual palet dan sama ada kapasiti mengambil alih dua palet setiap aras rasuk atau satu palet bersaiz besar.
• Kapasiti beban lantai minimum di kawasan itu, supaya pengurus operasi boleh merujuk silang terhadap sebarang perubahan keadaan lantai dari semasa ke semasa.
• Pengilang sistem rak, tarikh pemasangan dan piawaian kejuruteraan yang sistem itu direka bentuk — maklumat kritikal apabila pembaikan atau pelanjutan kerosakan sedang dinilai beberapa tahun selepas pemasangan.

Cabaran yang lebih praktikal ialah notis muatan hanya berkesan apabila kakitangan yang membacanya memahami maksud nombor dalam konteks inventori sebenar mereka. Kapasiti 2,000 kg setiap aras rasuk ialah nombor abstrak kepada pengendali forklift melainkan ia telah diterjemahkan ke dalam kiraan palet tertentu dan rujukan jenis produk. Kemudahan yang menambah notis beban standard dengan kad rujukan khusus produk — contohnya, "maksimum 2 palet Produk A, atau 1 palet Produk B setiap tahap" — melaporkan pematuhan pengendali yang lebih baik dengan had muatan daripada yang hanya menyiarkan notis standard kejuruteraan.
