Acuan Jenis Laci / Rak Alatan

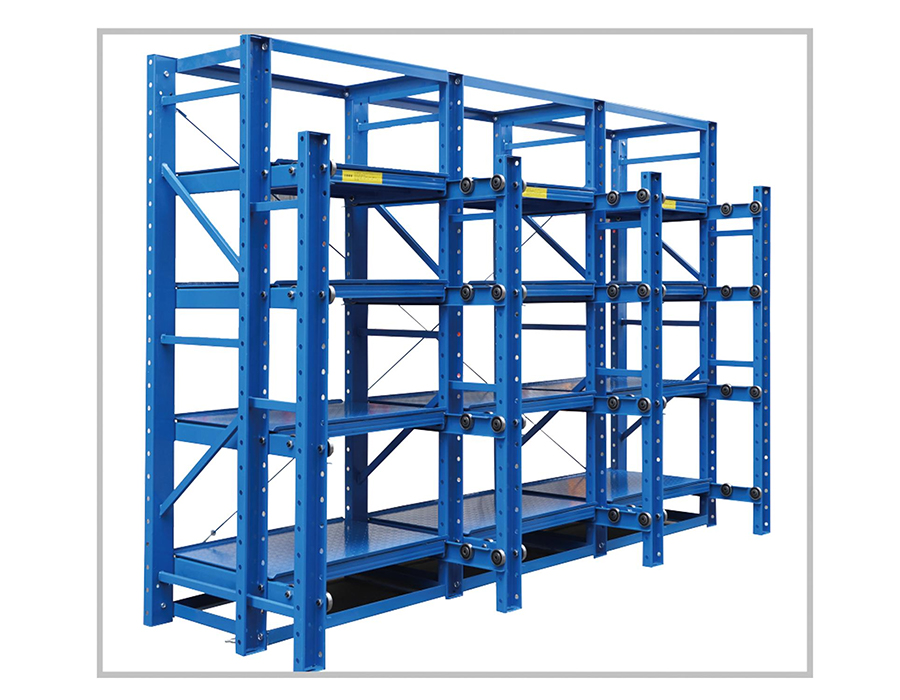

Mengapa Reka Bentuk Mekanisme Sambungan Laci Merupakan Cabaran Kejuruteraan Teras dalam Rak Acuan

Dalam a penyimpanan rak acuan jenis laci tugas berat , mekanisme sambungan laci adalah tempat permintaan kejuruteraan terbesar tertumpu — namun ia merupakan komponen yang paling kerap kurang dinyatakan dalam perolehan belanjawan. Laci acuan boleh membawa beban antara 500 kg hingga lebih 5,000 kg bergantung pada aplikasi, dan ia mesti memanjangkan beban itu dengan lancar pada jarak 600–1,200mm tanpa pesongan sisi, tiada pengikatan di bawah beban sipi, dan operasi yang boleh dipercayai merentasi ribuan kitaran. Keperluan ini tidak dapat dipenuhi dengan meningkatkan slaid laci tugas ringan standard.

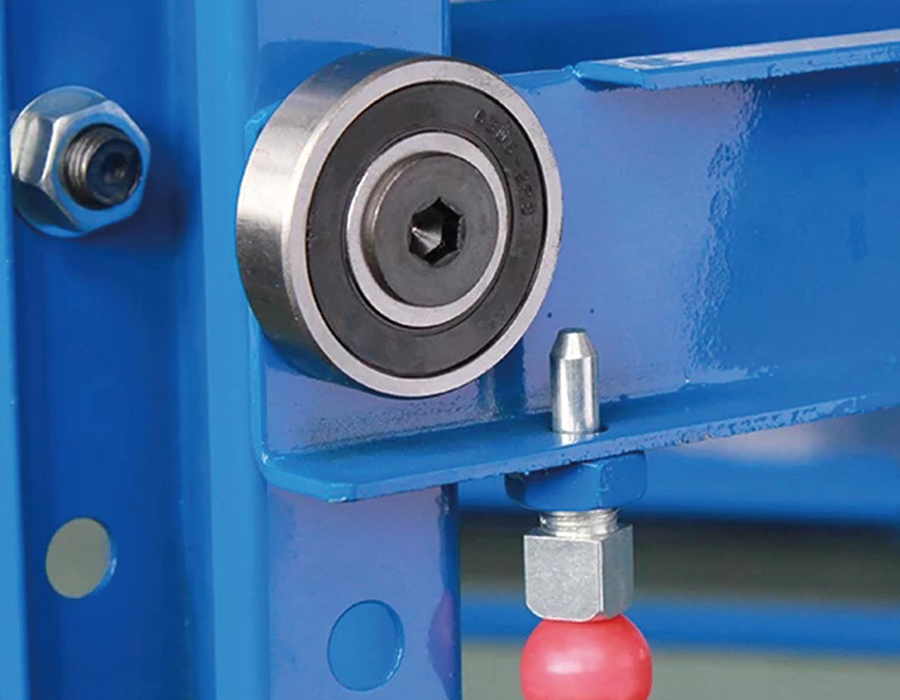

Dua jenis sistem sambungan yang dominan digunakan dalam rak acuan industri ialah gelongsor galas penggelek keluli dan sistem rel panduan berprofil dengan gerabak bola yang beredar semula. Slaid galas penggelek menggunakan penggelek keluli keras yang berjalan dalam saluran berbentuk sejuk - ia teguh, bertolak ansur dengan pencemaran, dan mudah untuk dikekalkan, tetapi kapasiti pembawa beban per unit lebarnya dihadkan oleh tekanan sentuhan penggelek. Untuk laci melebihi 2,000 kg, sepasang gelongsor penggelek menjadi tidak praktikal tanpa jarak yang sangat lebar, yang seterusnya meningkatkan lebar keseluruhan petak rak. Sistem rel panduan berprofil — pada asasnya rel gerakan linear yang dipinjam daripada teknologi alat mesin — mencapai penarafan beban dinamik yang jauh lebih tinggi dalam keratan rentas yang lebih sempit, tetapi mereka lebih sensitif kepada salah jajaran semasa pemasangan dan memerlukan persekitaran operasi yang lebih bersih untuk mencapai hayat perkhidmatan yang dinilai.

Parameter spesifikasi kritikal bukan hanya kapasiti beban statik tetapi penarafan beban dinamik di bawah kitaran sambungan berulang. Sistem slaid yang dinilai pada beban statik 3,000 kg mungkin mempunyai jangka hayat keletihan yang dinilaikan kepada hanya 20,000 kitaran lanjutan penuh pada beban itu — yang, dalam bilik acuan yang beroperasi dua syif setiap hari, diterjemahkan kepada kira-kira dua hingga tiga tahun sebelum penggantian bearing diperlukan. Pembeli harus meminta penarafan kitaran beban dinamik dan tidak bergantung semata-mata pada angka kapasiti statik apabila membandingkan spesifikasi rak acuan jenis laci.

Mengira Berat Sebenar Acuan: Mengapa Nominal Tonnage Kurang Menyatakan Permintaan Penyimpanan

Berat acuan hampir selalu disebut sebagai berat bersih pemasangan acuan itu sendiri - teras, plat rongga dan sistem ejektor. Angka ini ialah apa yang muncul pada kad acuan dan perkara yang digunakan oleh kebanyakan pengurus pengeluaran apabila menyatakan keperluan storan. Walau bagaimanapun, beban sebenar yang mesti dibawa oleh rak acuan jenis laci secara konsisten lebih tinggi daripada berat acuan nominal, kadangkala dengan margin yang ketara, kerana jisim tambahan yang terkumpul dalam keadaan penyimpanan.

Beberapa faktor menyumbang kepada kekurangan ini dalam amalan:

• Plat asas acuan dan bahan pembungkusan: Acuan suntikan dan tuangan yang disimpan untuk tempoh yang lama biasanya diletakkan pada plat asas keluli atau dunnage kayu untuk mengelakkan kerosakan sentuhan permukaan. Plat keluli 50mm di bawah jejak acuan 600mm × 800mm menambah kira-kira 180–220 kg bergantung pada gred, membawa nominal "acuan 1,200 kg" kepada beban laci sebenar 1,400 kg sebelum sebarang item tambahan dipertimbangkan.
• Perkakasan hidraulik dan penyejukan dibiarkan terpasang: Kemudahan yang menyimpan acuan dengan silinder hidraulik, manifold penyejuk atau pengawal pelari panas masih bersambung — amalan biasa di mana masa penyambungan semula menjadi kebimbangan utama — membawa berat perkakasan itu pada laci. Pengawal pelari panas dan pemasangan manifold boleh menambah 80–150 kg kepada acuan suntikan bersaiz sederhana.
• Pencemaran terkumpul: Dalam operasi tuangan mati, acuan yang disimpan tanpa pembersihan mengumpul sisa agen pelepas, kilat aluminium dan mendapan oksida yang menambah jisim yang boleh diukur pada pemasangan acuan besar selama berbulan-bulan penyimpanan. Ini jarang diambil kira dalam perancangan storan.
• Berat diri laci: Platform laci itu sendiri - biasanya dibuat daripada plat keluli 6–12mm dengan tulang rusuk pengukuh - boleh seberat 150–400 kg untuk laci berdimensi untuk membawa acuan 3,000 kg. Beban ini dibawa oleh struktur rak pada setiap masa, tidak kira sama ada laci telah diduduki.

Amalan reka bentuk yang boleh dipercayai adalah menggunakan faktor 1.25× pada berat acuan nominal apabila menentukan kapasiti laci, dan menganggapnya sebagai penarafan beban kerja minimum dan bukannya maksimum. Tugas berat simpanan kami rak acuan jenis laci dinilai dan diuji pada beban kerja yang diisytiharkan dengan faktor keselamatan penuh digunakan — mengambil kira keadaan pemuatan dunia sebenar yang angka berat acuan nominal selalu terlepas.

Reka Bentuk Permukaan Pelantar Laci dan Kesannya terhadap Keadaan Acuan Semasa Penyimpanan

Konfigurasi permukaan laci rak acuan jarang dibincangkan dalam perbualan perolehan, tetapi ia mempunyai kesan langsung pada keadaan acuan semasa penyimpanan, kemudahan pengendalian, dan masa yang diperlukan untuk mendapatkan dan penyediaan acuan. Plat keluli rata — permukaan laci yang paling biasa — mudah untuk direka dan mampu secara umum, tetapi ia bukanlah permukaan yang optimum untuk setiap jenis acuan atau tempoh penyimpanan.

Permukaan Plat Rata

Plat rata liputan penuh menyediakan kawasan sentuhan maksimum dan sesuai untuk acuan dengan permukaan tapak rata yang dimesin. Isu spesifikasi utama ialah toleransi kerataan permukaan: plat laci yang membelok lebih daripada 3–5mm di bawah beban penuh mewujudkan keadaan sokongan yang tidak sekata yang boleh mendorong tegasan dalam plat asas acuan yang tidak direka untuk pemuatan tiga titik. Tulang rusuk hendaklah diorientasikan untuk meminimumkan pesongan pertengahan rentang di bawah tapak acuan, yang memerlukan mengetahui lokasi pusat jisim acuan berbanding laci, bukan hanya jumlah beratnya.

Permukaan Bilah atau Grid

Permukaan selat keluli atau parut bar membenarkan bahan penyejuk, cecair pemotong, dan sisa keluaran acuan mengalir melalui laci dan bukannya berkumpul pada permukaan platform. Ini amat berharga dalam kemudahan di mana acuan memasuki storan tanpa pembersihan sepenuhnya. Pertukaran struktur ialah beban tertumpu daripada acuan tapak kecil terletak pada bar individu dan bukannya mengedarkan merentasi plat, meningkatkan tegasan setempat pada titik sentuhan dan berpotensi menandakan permukaan acuan lembut jika padang bar terlalu kasar.

Ciri Penempatan Tersuai

Untuk kemudahan menyimpan acuan ketepatan bernilai tinggi dengan keperluan dimensi yang ketat, laci boleh dipasang dengan blok pengesan dimesin atau blok V boleh laras yang mendaftarkan acuan dalam orientasi yang ditetapkan. Ini menghalang acuan daripada beralih semasa sambungan laci — risiko sebenar dengan acuan berat pada plat rata licin — dan memastikan peralatan mengangkat boleh melibatkan mata angkat acuan secara konsisten tanpa meletakkan semula. Kos fabrikasi tambahan untuk mencari ciri biasanya dipulihkan dalam tahun pertama melalui pengurangan masa pengendalian dan penyingkiran pemeriksaan semula selepas pergerakan yang disebabkan oleh penyimpanan.

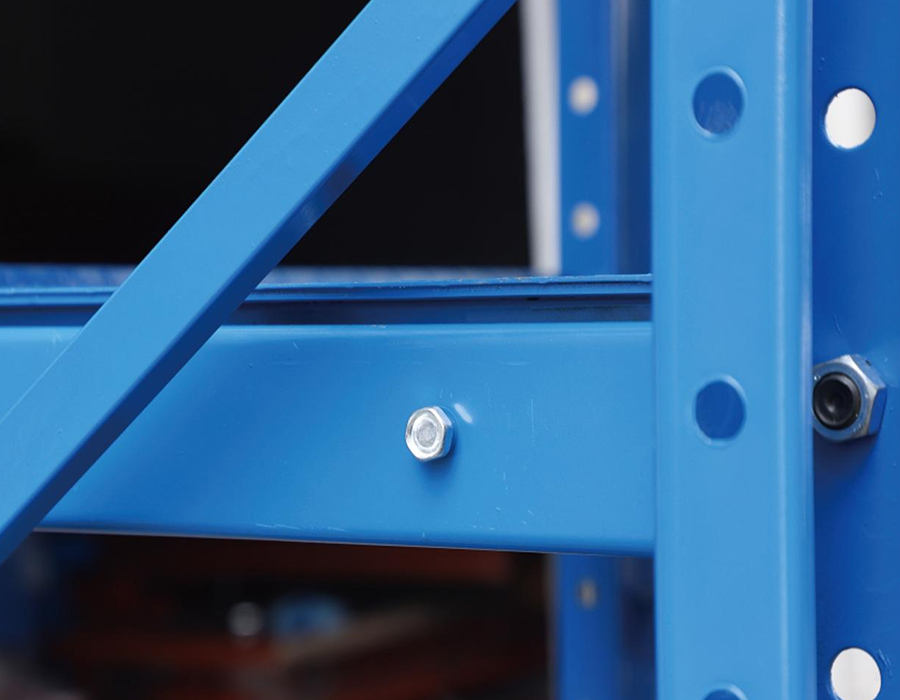

Lebihan Struktur dalam Rak Acuan Laci Tugas Berat: Merekabentuk untuk Acara Kegagalan Laci

Laci dilanjutkan sepenuhnya yang membawa acuan 3,000 kg mewakili salah satu permintaan beban setempat tertinggi dalam mana-mana sistem penyimpanan gudang. Momen julur yang dijana oleh sambungan penuh — hasil daripada berat acuan dan jarak lanjutan dari muka hadapan rak — mesti ditentang sepenuhnya oleh sistem panduan laci dan dipindahkan semula ke dalam bingkai rak melalui struktur pelekap slaid. Jika laluan beban ini terganggu oleh kegagalan panduan, ricih bolt pelekap, atau retak kimpalan, akibatnya ialah penurunan berat laci penuh yang tidak terkawal secara tiba-tiba.

Sistem rak yang direka tanpa redundansi struktur bergantung pada integriti laluan beban tunggal melalui mekanisme sambungan. Menambah lebihan bermakna membina elemen sokongan sekunder yang terlibat hanya dalam peristiwa kegagalan, menghalang kejatuhan bencana tanpa aktif dalam keadaan operasi biasa. Langkah-langkah lebihan paling praktikal yang digunakan dalam reka bentuk rak acuan jenis laci tugas berat termasuk:

• Bar keselamatan anti-jatuh: Bar keluli yang dikeraskan dipasang di bawah pelantar laci pada titik lanjutan pertengahan yang melibatkan kurungan penerima berlekuk pada lajur rak jika laci jatuh lebih daripada 10–15mm daripada ketinggian perjalanan biasa. Ini adalah pasif — mereka tidak mencipta geseran di bawah operasi biasa — tetapi menahan penurunan laci dalam beberapa milimeter penurunan awal.
• Sistem selari dwi-gelongsor: Daripada sepasang slaid tunggal pada setiap sisi laci, dua unit slaid disusun secara menegak pada setiap sisi, dengan pasangan bawah membawa beban sifar dalam keadaan biasa tetapi menyediakan laluan muatan alternatif yang dinilai sepenuhnya jika slaid atas gagal. Ini menggandakan kos bahan slaid tetapi menghapuskan kegagalan titik tunggal dalam mekanisme sambungan.
• Perjalanan laci berhenti di kedua-dua hujung: Hentian mekanikal yang positif menghalang sambungan berlebihan melebihi jarak perjalanan reka bentuk dan menghalang laci daripada ditolak ke belakang melepasi kedudukan tertutupnya ke bahagian belakang bingkai rak. Ini adalah asas tetapi penting — lanjutan melebihi jarak perjalanan yang dinilai menggerakkan pusat jisim acuan ke luar sampul julur reka bentuk, dengan cepat mendarab beban momen pada sistem panduan.

Menentukan ciri redundansi menambahkan kos — biasanya 12–18% kepada kos mekanisme laci — tetapi ini adalah asas perbandingan yang sesuai, bukan jumlah kos rak. Terhadap liabiliti dan gangguan operasi peristiwa kejatuhan acuan yang melibatkan perkakas bernilai ratusan ribu yuan, pelaburan kejuruteraan adalah mudah untuk dibenarkan.

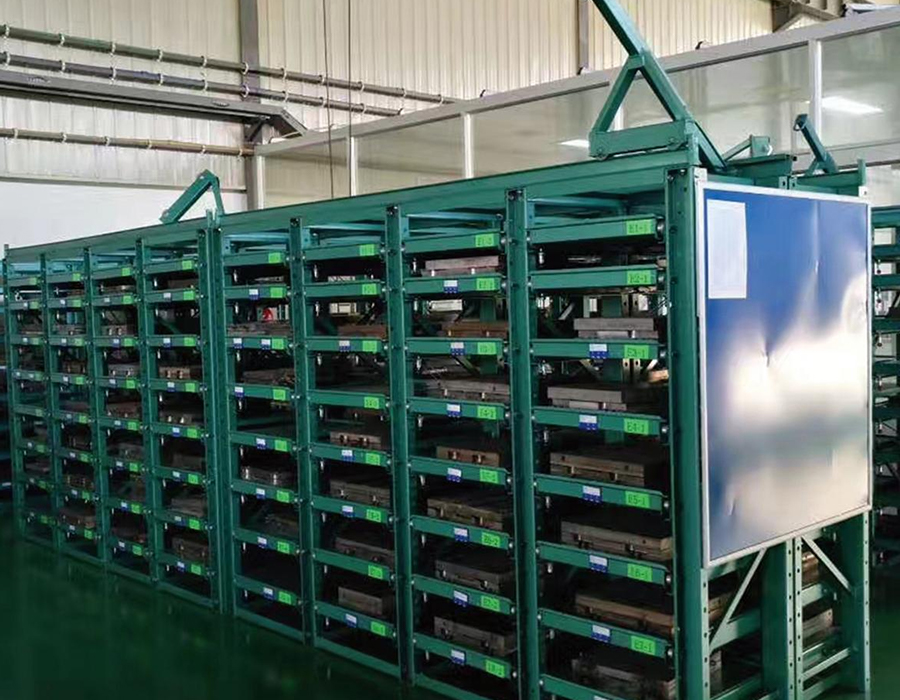

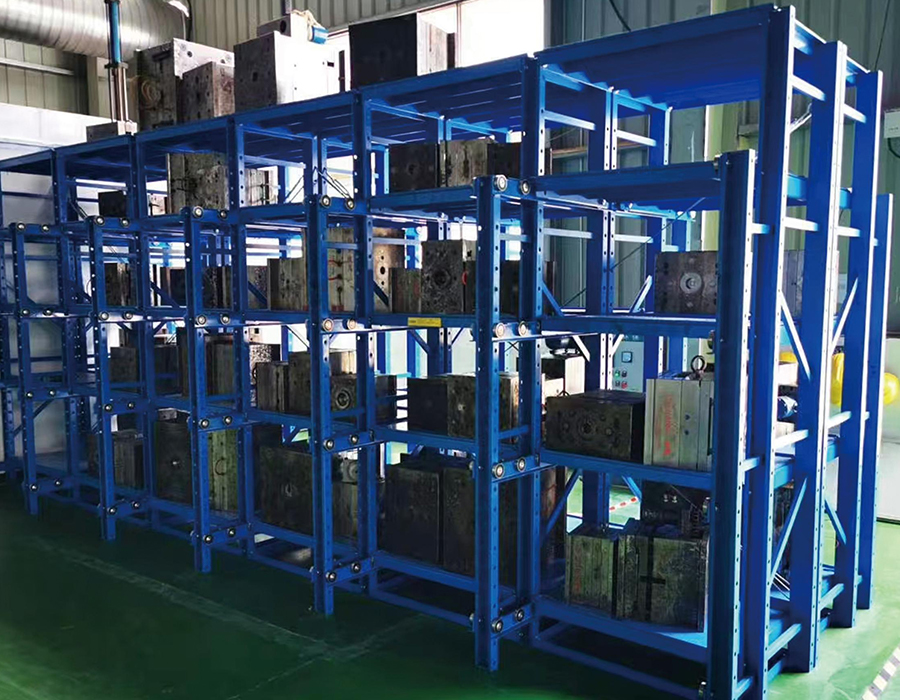

Mengintegrasikan Sistem Pengenalpastian Acuan dengan Reka Letak Rak Jenis Laci

Kecekapan pengenalpastian dan pengambilan acuan adalah kesesakan operasi yang berulang dalam kemudahan yang menyimpan lebih daripada 30–50 acuan, walaupun apabila sistem penyimpanan fizikal direka bentuk dengan baik. Kelebihan sedia ada rak acuan jenis laci — bahawa setiap acuan menduduki laci khusus sendiri yang boleh diekstrak dan diperiksa secara individu — hanya disedari sepenuhnya apabila sistem pengenalan membenarkan laci yang betul ditempatkan tanpa membuka berbilang laci secara berurutan.

Pelabelan fizikal ialah garis dasar: pemegang label yang dipasang di muka hadapan setiap laci, boleh dilihat apabila muka sisi lorong rak didekati. Keperluan praktikal ialah label mesti kekal boleh dibaca dalam persekitaran bilik acuan — kabus minyak, kelembapan dan kesan sekali-sekala menjadikan label kertas dalam pemegang plastik tidak boleh dipercayai selepas enam hingga dua belas bulan. Tag terukir keluli tahan karat atau plat aluminium beranod dengan kandungan bertanda laser adalah spesifikasi yang sesuai untuk persekitaran dengan pendedahan bahan penyejuk atau pelepas biasa.

Penyepaduan RFID di peringkat laci semakin diterima pakai dalam kemudahan menguruskan acuan dengan kitaran pengeluaran yang singkat dan penukaran yang kerap. Teg RFID yang dibenamkan di dalam atau dilekatkan pada muka hadapan laci dibaca oleh antena tetap di muka lorong rak atau pembaca pegang tangan, memautkan lokasi laci fizikal ke pangkalan data pengurusan acuan tanpa pengimbasan manual. Keperluan penyepaduan utama ialah kedudukan teg RFID mesti kekal konsisten merentas semua laci dalam sistem — variasi lebih daripada 20–30mm dari pusat zon baca antena mengurangkan kebolehpercayaan bacaan dalam persekitaran logam tinggi di mana pantulan isyarat sudah menjadi satu cabaran. Dengan keupayaan R&D dalaman kami dan fabrikasi laci yang boleh disesuaikan, kami dapat mereka bentuk bahagian hadapan laci serasi RFID dengan poket tag piawai sebagai pilihan bersepadu kilang dan bukannya pengubahsuaian medan.

Sistem kod bar dan kod QR menduduki tempat tengah — kos infrastruktur yang lebih rendah daripada RFID dan lebih tahan lama daripada label kertas apabila dicetak pada stok poliester bersandarkan logam dengan dakwat stabil UV. Pengimbas pegang tangan yang dipautkan ke tablet atau terminal WMS mudah alih membenarkan pengesahan lokasi sebelum sambungan laci, mengurangkan risiko mendapatkan semula acuan yang salah dalam kemudahan di mana beberapa set alatan yang kelihatan serupa disimpan.

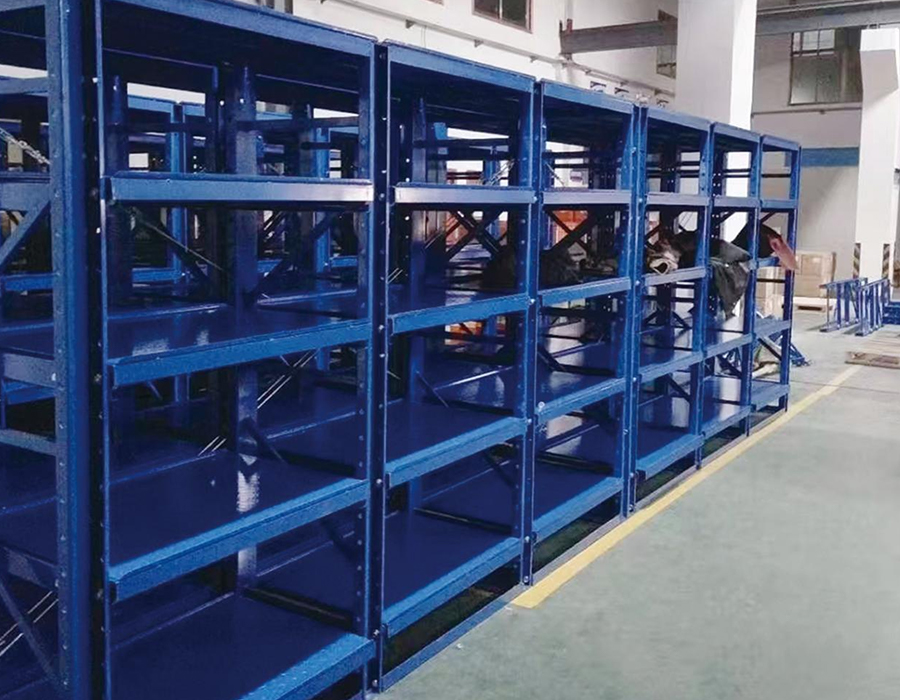

Pengurusan Beban Lantai Apabila Memasang Sistem Rak Acuan Berkapasiti Tinggi

Sistem rak acuan jenis laci, terutamanya yang dikonfigurasikan untuk berbilang peringkat acuan berat, menjana kepekatan beban lantai yang kerap melebihi apa yang boleh disokong oleh papak lantai gudang standard tanpa campur tangan kejuruteraan. Rak acuan dua tingkat yang menyimpan acuan 3,000 kg dalam setiap enam laci setiap petak membawa potensi jumlah muatan petak sebanyak 36,000 kg — tidak termasuk berat struktur rak — diedarkan merentasi empat tapak tapak tapak tapak. Tekanan lantai di bawah setiap plat asas boleh melebihi 80–100 tan setiap meter persegi jika plat asas kecil dan papak konkrit adalah nipis.

Langkah pertama dalam mana-mana proses perancangan pemasangan rak acuan ialah mendapatkan pensijilan beban lantai jurutera struktur untuk kawasan pemasangan — bukan spesifikasi kapasiti lantai generik bangunan, yang biasanya merupakan beban teragih seragam nominal yang tidak menggambarkan gelagat beban titik. Beban titik di bawah plat tapak rak berkelakuan berbeza daripada beban teragih dari segi tegasan ricih tebukan dalam papak, dan lantai gudang lama yang direka untuk 5 tan per meter persegi beban teragih mungkin terdedah kepada kegagalan tebukan di bawah beban plat asas tertumpu sebanyak 20 tan walaupun jumlah berat teragih berada dalam kapasiti agihan.

Jika kapasiti lantai adalah kecil, penyelesaian praktikal termasuk:

• Peningkatan kawasan tapak asas: Membesarkan plat asas merebak beban lajur ke kawasan yang lebih besar, secara langsung mengurangkan tekanan lantai di bawah plat. Plat tapak 200mm × 200mm boleh ditingkatkan kepada 400mm × 400mm — menggandakan kawasan sentuhan dan mengurangkan tekanan lantai puncak sebanyak 75% tanpa perubahan pada struktur rak di atas.
• Plat pengagihan beban keluli: Plat keluli yang dikimpal dengan ketebalan 20–30mm, lebih besar daripada plat dasar rak dan diletakkan di bawahnya, bentangkan beban lajur ke dalam papak lantai di kawasan yang lebih luas. Ini amat berkesan apabila papak mengandungi tetulang pada kedalaman yang memberikan rintangan tebukan yang baik tetapi di mana lapisan permukaan konkrit adalah nipis.
• Pengagihan semula susun atur rak: Memposisikan semula ruang rak supaya tiada dua ruang beban tinggi berkongsi panel papak yang sama — dipisahkan oleh sambungan pengembangan — menghalang pembebanan terkumpul pada satu rentang struktur. Ini memerlukan penyelarasan antara reka bentuk susun atur rak dan lukisan struktur papak lantai, yang tidak selalu tersedia untuk bangunan lama.

Pencegahan Karat Acuan Semasa Penyimpanan Lanjutan: Perkara yang Boleh dan Tidak Boleh Dilakukan oleh Reka Bentuk Rak

Kakisan permukaan acuan semasa penyimpanan adalah salah satu bentuk kerosakan perkakas yang paling mahal dan boleh dielakkan di kemudahan pembuatan, namun ia sering dikaitkan semata-mata kepada aplikasi perencat kakisan yang tidak mencukupi dan bukannya diperiksa sebagai masalah persekitaran penyimpanan. Reka bentuk rak acuan jenis laci mempengaruhi persekitaran mikro di sekeliling acuan yang disimpan dengan cara yang sama ada mempercepat atau melambatkan pengoksidaan permukaan, bebas daripada sebarang sebatian perencat karat yang digunakan pada permukaan acuan sebelum penyimpanan.

Pemeluwapan adalah pemacu kakisan utama dalam kebanyakan persekitaran penyimpanan acuan. Acuan dengan jisim terma yang besar — ​​terutamanya alat tuangan mati besar yang disimpan selepas kitaran pengeluaran panas — sejuk perlahan-lahan dan melalui takat embun udara ambien apabila suhu permukaannya menurun. Jika udara yang mengelilingi acuan dalam laci tertutup atau separa tertutup mempunyai peredaran terhad, lembapan terpeluwap pada permukaan acuan dan kekal bersentuhan untuk tempoh yang lama. Reka bentuk rak dengan perumah laci tertutup — panel sisi pepejal dan penutup atas — mencipta poket udara bertakung yang memburukkan lagi kesan ini berbanding rak bingkai terbuka yang membenarkan peredaran udara ambien di sekeliling acuan yang disimpan.

Ciri reka bentuk praktikal yang mengurangkan risiko kakisan dalam penyimpanan acuan jenis laci termasuk:

• Panel sisi laci berlubang: Daripada panel keluli pepejal di antara tingkat laci bersebelahan, panel berlubang membenarkan pergerakan udara merentasi permukaan acuan tanpa mencipta draf penuh bingkai terbuka. Ini memberikan kompromi yang berguna antara perlindungan pencemaran dan pengumpulan lembapan.
• Titik pelekap bahan pengering: Klip atau dulang bersepadu di dalam kepungan laci, diletakkan untuk memegang pek gel silika atau kartrij pengering penapis molekul berhampiran permukaan acuan tanpa mengganggu pemuatan dan pengambilan acuan. Ini adalah tambahan kos rendah pada peringkat fabrikasi tetapi sukar untuk diubah suai dengan bersih.
• Laluan saliran di lantai laci: Lubang tangisan kecil atau slot saliran dalam pelantar laci menghalang pengumpulan kondensat atau larian penyejuk di bawah acuan, yang merupakan risiko kakisan dan kebimbangan kebersihan dalam kemudahan penyimpanan acuan sentuhan makanan.

Reka bentuk rak tidak dapat mengimbanginya ialah rawatan permukaan yang tidak mencukupi sebelum penyimpanan. Pembalut filem perencatan kakisan fasa wap (VCI), minyak pencegah karat yang disapu pada semua permukaan yang tidak dicat, dan perlindungan garis perpisahan yang dimeterai kekal sebagai pertahanan utama terhadap hakisan acuan dalam simpanan. Sumbangan rak adalah untuk mewujudkan keadaan di mana rawatan tersebut boleh berfungsi dengan berkesan — yang bermaksud meminimumkan pemeluwapan, pencemaran dan masa sentuhan lembapan terkumpul daripada hanya menyediakan lantai kering untuk acuan duduk.

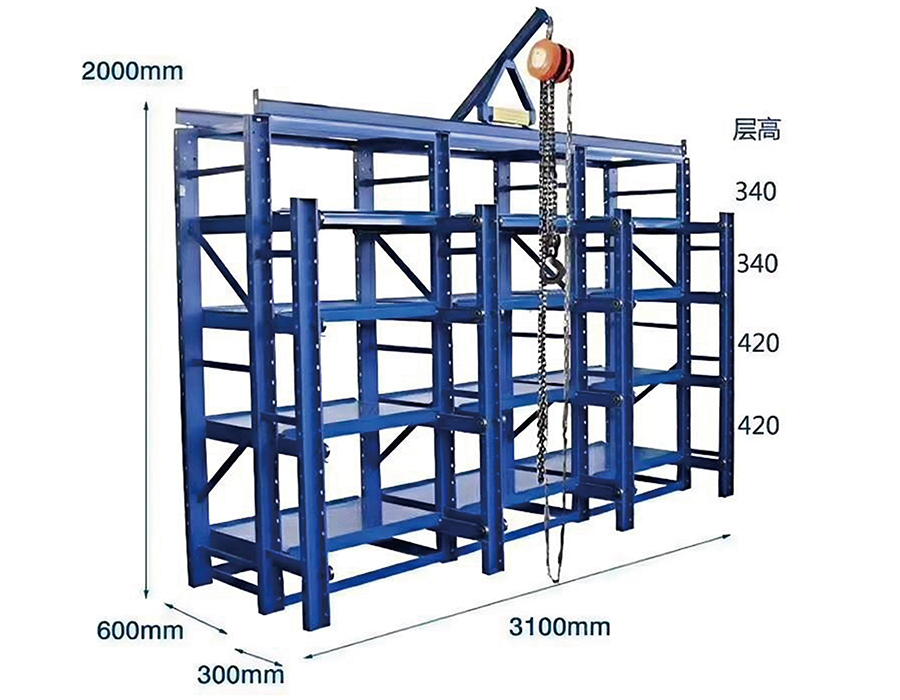

Menentukan Jarak Perjalanan Laci Berbanding dengan Jejak Acuan dan Peralatan Pengendalian

Perjalanan sambungan laci ialah parameter spesifikasi yang kerap ditetapkan kepada nombor bulat — 600mm, 800mm, atau sambungan penuh — tanpa analisis sistematik tentang jarak perjalanan sebenar yang diperlukan untuk pengangkatan dan pengendalian acuan yang selamat di kemudahan khusus. Jarak perjalanan yang kurang ditentukan adalah punca biasa kesukaran pengendalian dan risiko kecederaan; jarak perjalanan yang terlalu ditentukan meningkatkan momen julur pada sistem panduan dan mungkin melebihi kapasiti struktur rak untuk berat acuan tertentu.

Jarak perjalanan laci minimum yang diperlukan ditentukan oleh geometri acuan, jenis peralatan mengangkat yang digunakan, dan ruang kosong yang tersedia di hadapan rak. Pengiraan yang mengawal melibatkan tiga pembolehubah:

• Keperluan pendekatan cangkuk atau garpu peralatan mengangkat: Cangkuk kren atas dan rasuk pengangkat memerlukan akses menegak yang jelas di atas titik angkat acuan, yang mesti tidak terhalang oleh struktur rak di atas laci terbuka. Jarak mendatar dari muka rak ke pusat jisim acuan, pada jarak perjalanan yang diperlukan, menentukan sama ada cangkuk kren boleh diletakkan terus di atas titik angkat tanpa rantai cangkuk atau wayar mengotori struktur rak atas. Untuk kren dengan rasuk angkat panjang tetap, pengiraan ini adalah mudah; untuk lif anduh fleksibel, sudut anduh pada jarak lanjutan yang diperlukan mesti disahkan terhadap sudut kerja anduh minimum.
• Kedalaman jejak acuan dalam arah sambungan: Acuan sedalam 900mm dalam arah perjalanan laci memerlukan laci untuk memanjang lebih jauh daripada acuan sedalam 600mm sebelum muka depan acuan mengosongkan lajur rak, membenarkan pendekatan sisi untuk lampiran anduh pada mata angkat hadapan. Perjalanan yang diperlukan adalah lebih kurang: lajur rak menghadap ke tepi hadapan laci kedalaman acuan kelegaan pendekatan 150–200mm.
• Kedalaman lorong di hadapan rak: Jarak sambungan laci menambah kedalaman lorong yang diduduki apabila laci dibuka. Dalam kemudahan di mana lorong rak juga digunakan sebagai laluan perjalanan untuk peralatan lain, laci yang dilanjutkan sepenuhnya tidak boleh menghalang lalu lintas silang atau mewujudkan bahaya perjalanan. Ini mungkin mengenakan had lanjutan maksimum yang bercanggah dengan keperluan kelegaan angkat minimum, dalam hal ini lebar lorong atau kedudukan rak mesti dipertimbangkan semula sebelum pemasangan.

Pendekatan sistematik adalah untuk menyediakan lukisan berskala laci yang dilanjutkan sepenuhnya dengan acuan dalam kedudukannya, tindih geometri pendekatan cangkuk kren dan sempadan lorong, dan mengesahkan bahawa kelegaan angkat dan keperluan lorong keluar kedua-duanya dipenuhi pada jarak perjalanan yang dipilih. Latihan melukis ini mengambil masa kurang daripada sejam dan menghapuskan aduan selepas pemasangan yang paling biasa tentang rak acuan jenis laci — bahawa laci tidak memanjang cukup jauh untuk penglibatan kren yang selamat dengan perkakas.
