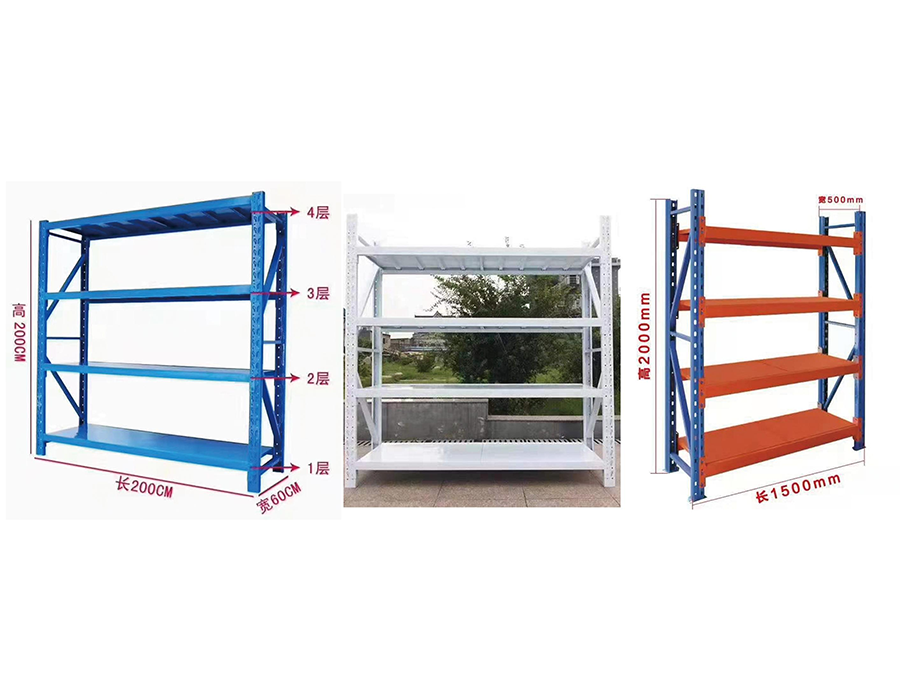

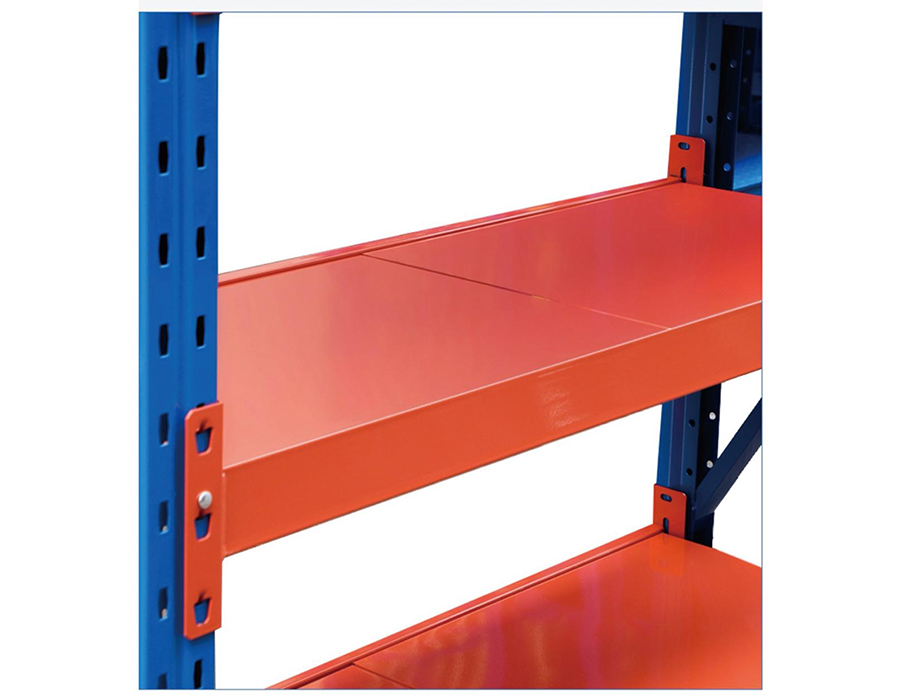

Rak Tanpa Bolt Tugas Ringan (≤150 kg/lapisan)

Bagaimana Span Rasuk Mempengaruhi Pengagihan Beban dalam Rak Tanpa Bolt

Salah satu aspek yang paling kerap disalahfahamkan rak tanpa bolt tugas ringan ialah hubungan antara rentang rasuk dan kapasiti galas beban sebenar. Beban berkadar setiap rak biasanya dikira pada titik tengah rasuk yang disokong sepenuhnya — bermakna apabila jarak antara tegak meningkat, kapasiti beban berkesan menurun secara tidak linear. Untuk rak yang dinilai pada 150 kg dengan rentang 900 mm, memanjangkan rentang itu kepada 1200 mm tanpa melaraskan tolok rasuk boleh mengurangkan kapasiti dunia sebenar kepada di bawah 100 kg di bawah keadaan gudang yang dinamik. Inilah sebabnya mengapa pemilihan span harus sentiasa mendahului perancangan beban, bukan mengikutnya.

Dalam proses pengeluaran kami di Huijian, profil rasuk digulung sejuk kepada toleransi tolok tertentu dengan tepat kerana sisihan kecil dalam sebatian ketebalan keluli dengan ketara dalam rentang yang lebih panjang. Toleransi kurang 0.2 mm dalam rasuk 1.5 mm boleh menghasilkan pesongan yang boleh dilihat pada beban jauh di bawah ambang nilai. Apabila menentukan rak untuk persekitaran pilih dan pek di mana kakitangan memuatkan dan memunggah rak berulang kali, faktor beban dinamik — biasanya 1.25× nilai statik — hendaklah sentiasa digunakan.

Memahami Penyambung Rivet lwn. Klip: Lebih Daripada Pilihan Pengikat

Sistem rak tanpa bolt tugas ringan menggunakan salah satu daripada dua jenis penyambung utama: gaya rivet (tab tebuk) dan gaya klip atau cangkuk. Ini bukan pilihan reka bentuk yang boleh ditukar ganti — ia mencerminkan falsafah struktur yang berbeza dan mempunyai akibat sebenar untuk pemasangan, konfigurasi semula dan rintangan seismik atau getaran.

• Penyambung gaya rivet mengunci rasuk ke dalam lubang yang ditebuk di lajur tegak. Mereka menentang daya racking mendatar dengan baik dan lebih disukai dalam persekitaran dengan trafik forklift berdekatan atau getaran lantai, tetapi mereka memerlukan palu untuk pelarasan ketinggian dan tidak bertolak ansur dengan konfigurasi semula yang kerap.
• Tempat duduk penyambung klip/cangkuk ke dalam slot tegak dan boleh diubah kedudukannya dengan tangan dalam beberapa saat. Mereka menawarkan fleksibiliti yang sangat baik untuk persekitaran inventori dinamik tetapi lebih mudah terdedah kepada daya angkat — bermakna kesan menaik secara tidak sengaja dari bawah boleh menanggalkan rasuk jika kedalaman klip adalah cetek.

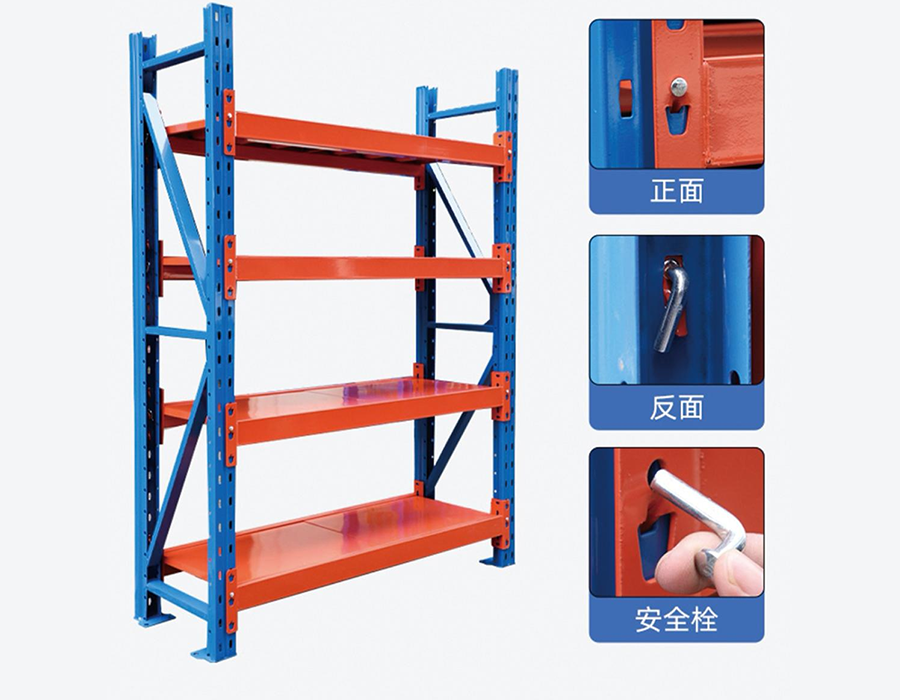

• Sesetengah sistem hibrid menggunakan sambungan utama klip-masuk dengan pin kunci keselamatan sekunder yang terpasang pada tempatnya selepas duduk. Ini semakin menjadi standard untuk rak tugas ringan perindustrian yang digunakan dalam gudang automatik atau separa automatik di mana anjakan rasuk akan menjadi bencana.

Semasa menilai sistem, semak kedalaman penglibatan penyambung dan kehadiran mekanisme pengekalan sekunder sebelum membuat keputusan pembelian berdasarkan harga sahaja.

Kebolehlarasan Padang Lajur dan Ketinggian Rak: Perkara yang Tidak Diberitahukan oleh Helaian Spesifikasi kepada Anda

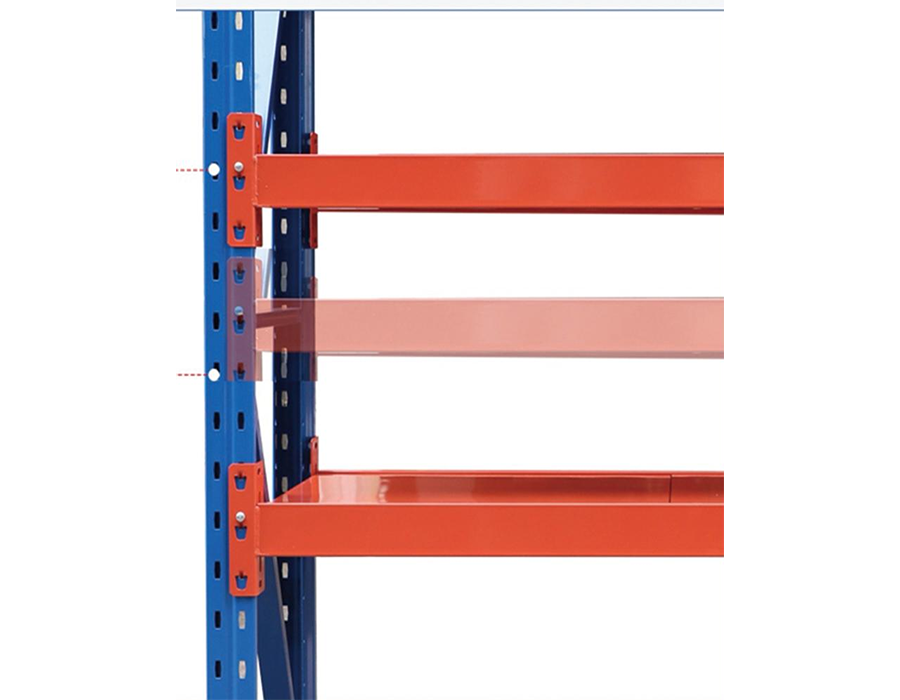

Kebanyakan produk rak tanpa bolt mengiklankan "kebolehlarasan pic 25 mm," tetapi nombor ini hanya menceritakan sebahagian daripada cerita. Julat pelarasan yang boleh digunakan dikekang oleh jarak antara bahagian atas rasuk itu sendiri dan bahagian bawah rak di atas — yang bermaksud dalam amalan, kebutiran padang paling penting di zon tengah larian, bukan di bahagian atas atau bawah tempat kekangan struktur tetap menguasai.

Isu praktikal yang timbul dalam gudang SKU campuran ialah "perangkap separuh nada": apabila pemetik perlu menyimpan item dengan ketinggian 210 mm tetapi nada yang tersedia melonjak daripada 200 mm kepada 225 mm, ruang mati tambahan 25 mm bagi setiap rak terkumpul merentasi sistem storan menegak 5 tingkat, 20 ruang, menjadi kehilangan ketara bagi storan menegak yang boleh digunakan. Kemudahan yang menjalankan audit ketinggian SKU yang betul sebelum pemasangan rak secara rutin mencapai penggunaan menegak 15–25% lebih baik daripada yang menggunakan konfigurasi lalai.

Kami mereka bentuk lajur tegak kami dengan pic 50 mm yang konsisten pada konfigurasi standard, dan pelanggan yang bekerja dengan pasukan teknikal kami dalam penyesuaian projek boleh meminta lajur pic 25 mm untuk persekitaran inventori ketinggian bercampur — butiran yang membayar sendiri dengan cepat dalam senario storan padat.

Pilihan Rawatan Permukaan dan Perbezaan Prestasi Dunia Sebenarnya

Rak tanpa bolt tersedia dengan beberapa rawatan permukaan, dan pilihan tersebut mempunyai implikasi langsung untuk hayat perkhidmatan, kapasiti beban (disebabkan oleh ketebalan salutan) dan kesesuaian alam sekitar.

Kesilapan biasa ialah menentukan rak elektrogalvani untuk kemudahan dengan rutin mencuci lantai atau berdekatan dengan pintu dok pemuatan. Lapisan zink nipis tepu dengan cepat dalam pendedahan kelembapan berulang, dan karat yang boleh dilihat muncul dalam masa 12–18 bulan — selalunya membatalkan tuntutan waranti jika spesifikasi kelembapan tidak dipatuhi. Barisan pengeluaran standard Huijian menggunakan lapisan serbuk epoksi pada 60–80 µm sebagai garis dasar, dengan pilihan hot-dip galvanized tersedia untuk pelanggan dalam pemprosesan makanan, rantai sejuk atau persekitaran logistik pantai.

Keperluan Penambat Lantai untuk Rak Berdiri Bebas lwn. Rak Tanpa Bolt Berikat Dinding

Rak tanpa bolt tugas ringan industri kerap digunakan sebagai larian berdiri bebas tanpa berlabuh lantai — yang mematuhi banyak persekitaran berisiko rendah tetapi menjadi liabiliti pada orang lain. Matriks keputusan lebih bernuansa daripada sekadar memeriksa sama ada pengezonan seismik memerlukan penambat.

Apabila Berlabuh Tidak Boleh Dirunding

Larian rak melebihi 2.4 m tinggi, atau yang mempunyai nisbah ketinggian ke kedalaman melebihi 6:1, sememangnya terdedah kepada terhuyung di bawah pemuatan sipi — senario yang berlaku apabila pemetik secara konsisten memuatkan satu sisi teluk sebelum sisi yang lain. Fizik di sini adalah mudah: unit setinggi 2.4 m dengan kedalaman 400 mm mempunyai momen tiup yang boleh diatasi dengan satu beban 30 kg yang diletakkan di tepi rak atas pada satu sisi.

Pertimbangan Wall-Tie

Ikatan dinding ialah alternatif biasa kepada penambat lantai apabila permukaan lantai tidak sesuai untuk penggerudian (cth., lantai akses yang dinaikkan, permukaan bersalut membran). Walau bagaimanapun, ikatan dinding hanya berkesan jika dinding itu sendiri secara strukturnya mencukupi. Sekatan dinding kering kulit tunggal bukanlah titik penambat yang sah untuk rak yang dimuatkan. Jurutera yang menyatakan ikatan dinding harus mengesahkan pembinaan dinding dan menggunakan penambat rongga atau bolt tembus yang sesuai di mana jarak stud membenarkan.

Kaki Meratakan Lantai dan Peranan Pemindahan Bebannya

Banyak tegak rak tanpa bolt termasuk kaki meratakan boleh laras sebagai ciri standard. Selain meratakan lantai yang tidak rata, kaki ini memainkan peranan pemindahan beban yang kritikal: ia mengagihkan beban titik tegak ke atas kawasan sentuhan yang lebih besar, menghalang kepekatan tegasan pada permukaan lantai yang lembut atau bersalut. Untuk rak di lantai gudang bersalut epoksi, menyatakan kaki dengan luas plat asas minimum 50 cm² ialah garis panduan praktikal untuk mengelakkan kerosakan salutan di bawah beban berat.

Penyepaduan Aksesori: Melangkaui Dek Rak Asas

Sistem rak tanpa bolt yang ditentukan dengan baik jarang sekali hanya tegak dan geladak rata. Ekosistem aksesori meluaskan utiliti berfungsi dengan ketara dan harus dinilai semasa fasa spesifikasi awal dan bukannya dipasang semula kemudian — kerana keserasian slot tegak berbeza-beza antara pengeluar dan pencampuran jenama sering menimbulkan isu kesesuaian.

• Pembahagi dan sekatan: Pembahagi menegak yang diletakkan ke dalam dek rak membolehkan pembahagian mendatar teluk ke dalam muka pilihan. Untuk penyimpanan bahagian kecil, ini lebih menjimatkan ruang daripada menggunakan tong berasingan. Periksa sama ada pembahagi melekat pada rasuk atau dek — pembahagi rasuk dipasang lebih stabil tetapi hadkan kedudukan semula dek.
• Decking wire mesh: Alternatif kepada geladak keluli pepejal, jaringan dawai mengurangkan pengumpulan habuk, membenarkan air pemercik melalui (penting untuk pematuhan pemadaman kebakaran), dan meningkatkan keterlihatan item yang disimpan. Penarafan beban untuk jaringan dawai biasanya 10–15% lebih rendah daripada dek pepejal yang setara pada tolok yang sama.
• Pemegang label dan rel tong sampah: Saluran label tepi hadapan yang mengepit pada bibir rasuk atau tepi rak memudahkan pelabelan SKU tanpa sisa pelekat. Untuk operasi yang beralih kepada kod bar atau pengimbasan RFID, sahkan kedalaman pemegang label menampung format tag yang dipilih sebelum pemasangan besar-besaran.
• Pengatur baris dan penyambung belakang: Konfigurasi dua baris menggunakan tegak yang dikongsi meningkatkan kecekapan jejak sebanyak kira-kira 30% berbanding dua larian satu baris bebas. Tegak yang dikongsi mesti dinilai untuk beban gabungan kedua-dua baris — spesifikasi yang sering diabaikan apabila menggunakan semula rak sedia ada menjadi reka letak dua baris.

Di Huijian, kami menyediakan dokumentasi keserasian aksesori penuh di seluruh barisan produk rak kami, jadi pelanggan boleh merancang konfigurasi bersepadu dari awal dan bukannya menemui had kesesuaian semasa pemasangan.

Piawaian Pesongan Dek Rak dan Cara Menilainya

Pesongan — haluan menegak bagi rasuk rak atau panel geladak yang dimuatkan — ialah salah satu penunjuk kualiti rak yang paling ketara, namun ia jarang didedahkan dengan jelas dalam spesifikasi produk. Piawaian rujukan industri untuk pesongan yang boleh diterima dalam rak gudang ialah L/180, dengan L ialah rentang dalam milimeter. Untuk rentang 900 mm, ini membenarkan pesongan titik tengah maksimum 5 mm di bawah beban berkadar penuh. Untuk rentang 1200 mm, nisbah yang sama membenarkan 6.67 mm.

Mengapa ini penting secara praktikal? Pesongan yang berlebihan menimbulkan beberapa masalah melata: dek rak yang menundukkan item paksa ke arah tengah, mewujudkan keadaan susun yang tidak stabil; dalam sistem berbilang peringkat, pesongan di bawah rak atas boleh memampatkan kelegaan menegak di bawah nilai nominalnya; dan kitaran pemunggahan pemunggahan berulang pada rak yang kerap mencapai had pesongannya mempercepatkan kelesuan logam pada titik sambungan rasuk ke tegak. Apabila menilai sebut harga rak, meminta pembekal untuk nilai pesongan yang diuji pada beban berkadar 100% — bukan hanya beban berkadar itu sendiri — mendedahkan lebih banyak tentang kualiti sebenar berbanding perbandingan harga sahaja.
